R4F基本介绍

适用发射机型号

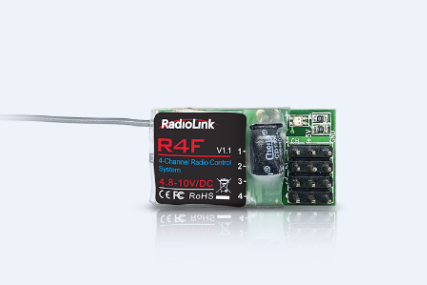

Radiolink R4F 2.4G 四通道接收机。接收机支持高压舵机。

适用于乐迪四通道遥控器RC4GS，RC4GS V2，六通道遥控器RC6GS，RC6GS V以及八通道遥控器T8FB，T8S。

每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R4F接收机，必须要重新对码，否则接收机将无法正常使用。

将遥控器和接收机保持间距50cm左右放置。

分别给发射机和接收机通电，打开发射机电源开关，接收机通电之后LED灯开始慢闪。

按下接收机侧面的（ID SET）开关1 秒钟以上，LED指示灯快闪提示，指示开始对码。

当接收机指示灯停止闪烁变为常亮时，表示对码完成。请确认您的舵机可以根据发射机来操作。

温馨提示：在发射机和接收机连接电源的情况下，发射机和接收机未对码成功时接收机的指示灯会慢闪提示，请按上述步骤重新对码。

尽量保证天线笔直，否则将会减小有效控制范围。

大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，将天线放置在远离模型金属部件位置上。这样在任何飞行姿态下都能保持拥有最佳的信号状态。

天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。

尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。

在实际安装接收机的过程中，可以使用海绵或者是泡沫材料将其绕起来用以防震。

接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。

为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。

警告：连接程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时，或在发动机工作时不要执行连接程序，这时操作可能会导致严重伤害。

尺寸：31*11*10mm

重量：4g

编码方式：FHSS 67信道伪随机跳频

通道数：4通道

模型应用：车/船/机甲/机器人

天线长度：200mm

电源：4.8-10V DC

工作电流：30mA （与供电电压有关）

数据分辨率：4096级

遥控距离：稳定遥控距离地面400米
