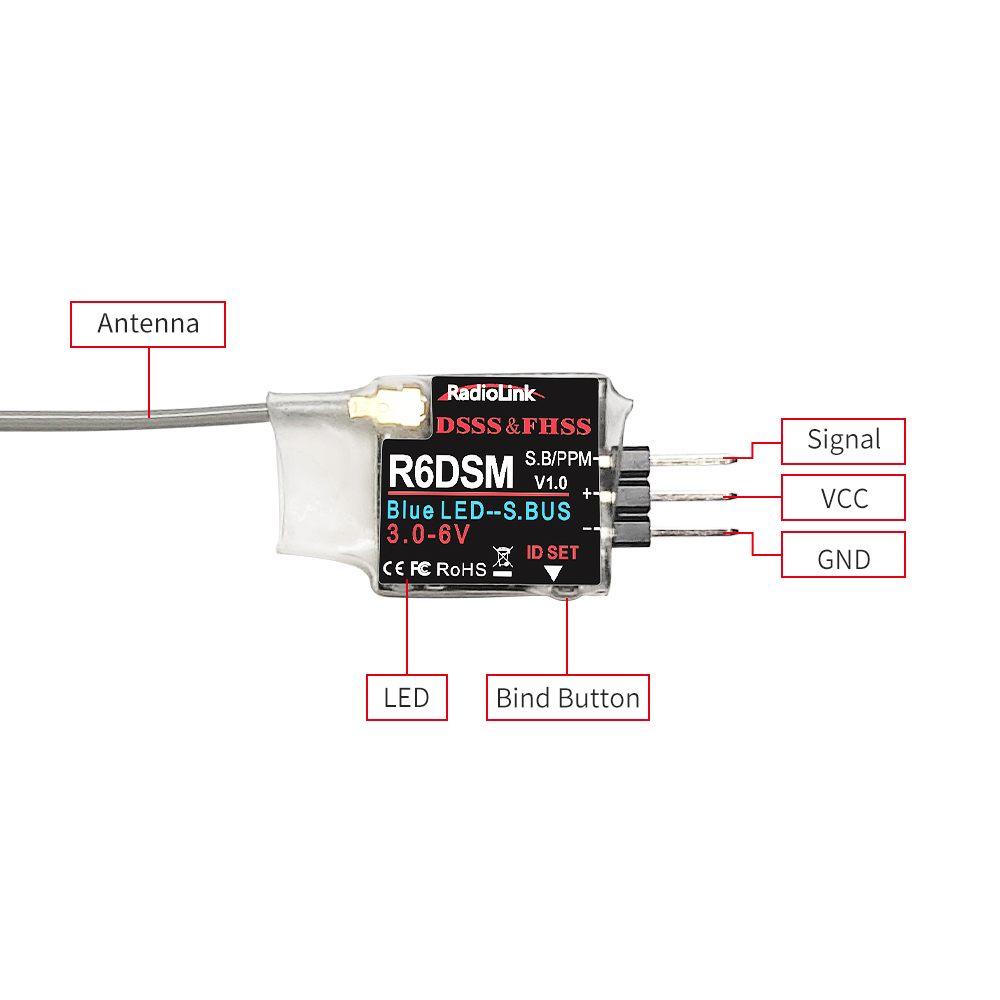

R6DSM基本介绍
适用发射机型号

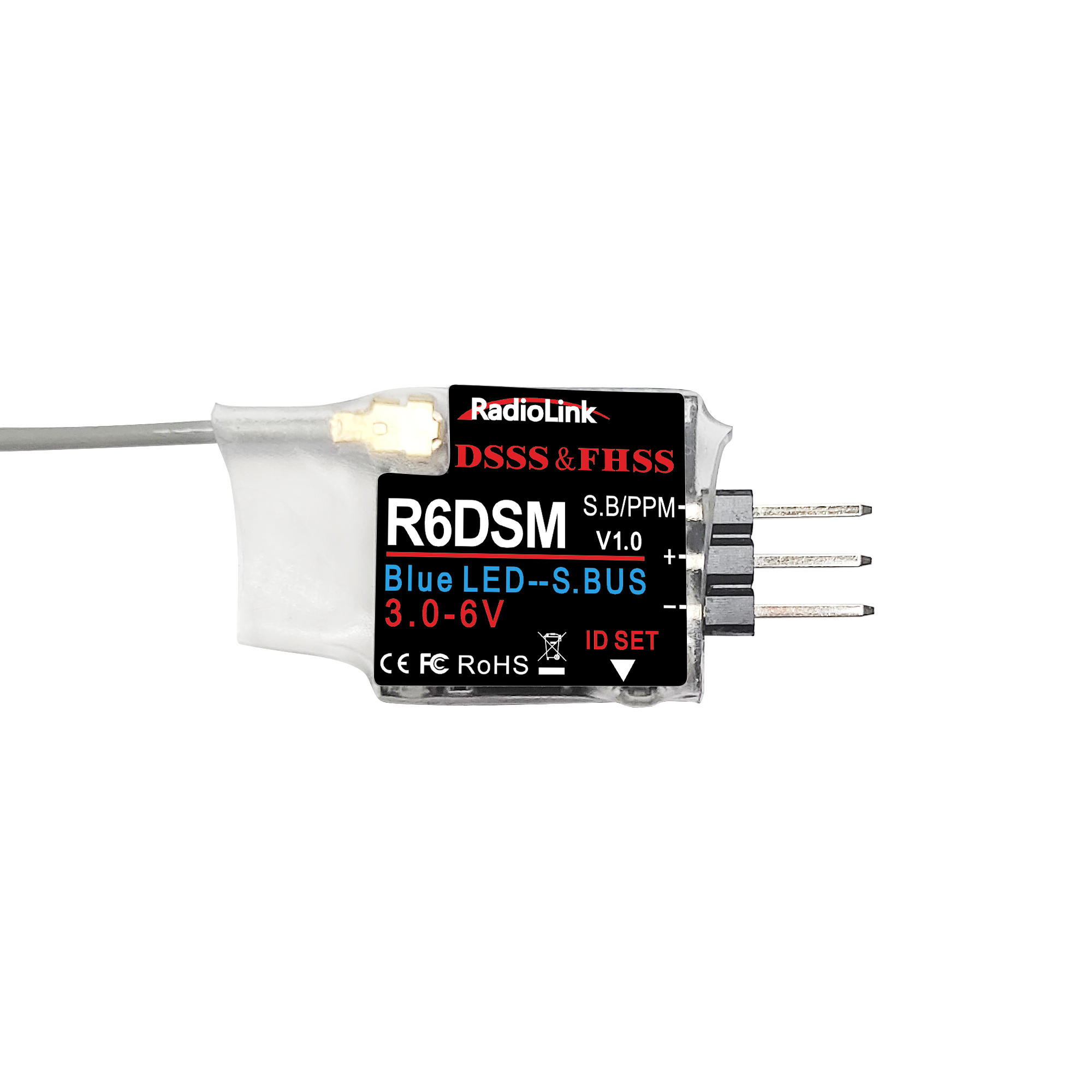

Radiolink R6DSM 2.4G 十通道接收机,采用DSSS和FHSS双扩频抗干扰技术, 适用于乐迪遥控器AT10II/AT10/AT9S Pro/AT9S/AT9,1g极轻重量,穿越机的最佳拍档。
信号输出类型
可输出10个通道的SBUS或者PPM信号。
接收机指示灯为蓝色,输出10个通道的SBUS信号。
接收机指示灯为红色,输出10个通道的PPM信号。
信号切换
短按接收机侧面的(ID SET)开关两次(一秒内),完成R6DSM的SBUS和PPM信号的切换。
技术参数
① 通道数:10通道;
② 工作电压:4.8-6V
③ 工作电流:38-45mA(输入电压5V)
④ 尺寸:15*13 MM
⑤ 重量:1g
⑥ 分辨率:4096,每级0.25us高精度,让所有舵机静若止水
⑦ 距离:600米左右,实际操控距离和飞行环境有关
对码
每个发射机都有独立的ID 编码。开始使用设备前,接收机必须与发射机对码。对码完成后,ID编码则储存在接收机内,且不需要再次对码。当您购买了新的R6DSM接收机,必须要重新对码,否则接收机将无法正常使用。
① 将发射机和接收机放在一起,两者距离在50厘米左右。
② 打开遥控器电源开关使遥控器处于开机状态。
③ 给接收机通电,按下接收机侧面的(ID SET)开关1 秒以上直至接收机指示灯开始闪烁便松开,当接收机指示灯停止闪烁变为常亮时,表示对码完成。
如果对码没有成功,遥控器显示屏主界面上则不会出现信号显示,接收机红色指示灯也会慢闪提示。
接收机天线安装
- 尽量保证天线笔直,否则将会减小有效控制范围。
- 大型的模型机可能会存在影响信号发射的金属部件,在这种情况下,天线应处于模型的两侧。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
- 天线应该尽可能远离金属导体和碳纤维,至少要有半英寸的距离,但不能过度弯曲。
- 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中,
- 可以使用海绵或者是泡沫材料将其绕起来用以防震。
- 接收机包含一些高精度的电子零部件。因此在使用时,请小心轻放,防止剧烈震动或处于高温环境中
- 为了更好地保护接收机,用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮,最好是将其放到塑料袋中并把袋口封好.如果有水分进入接收机,可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告:连接程序完成以后,请将发射机关机再开机,则程序生效,以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时,或在发动机工作时不要执行连接程序,这时操作可能会导致严重伤害。
-
