R9DS基本介绍

适用发射机型号

Radiolink R9DS 2.4G 九通道接收机，采用DSSS和FHSS双扩频抗干扰技术, 适用于乐迪Radiolink发射机AT9，AT9S，AT10和AT10II.

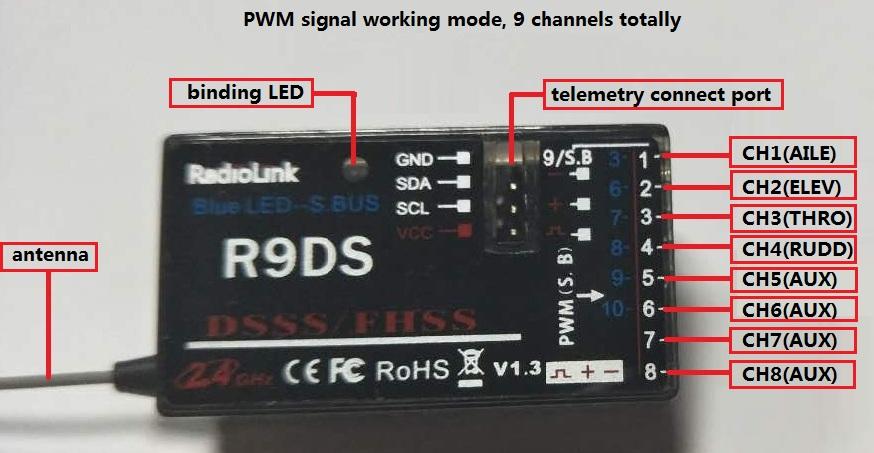

1. PWM信号工作模式：

接收机指示灯为红色，R9DS 输出9 个通道的普通 PWM 信号；

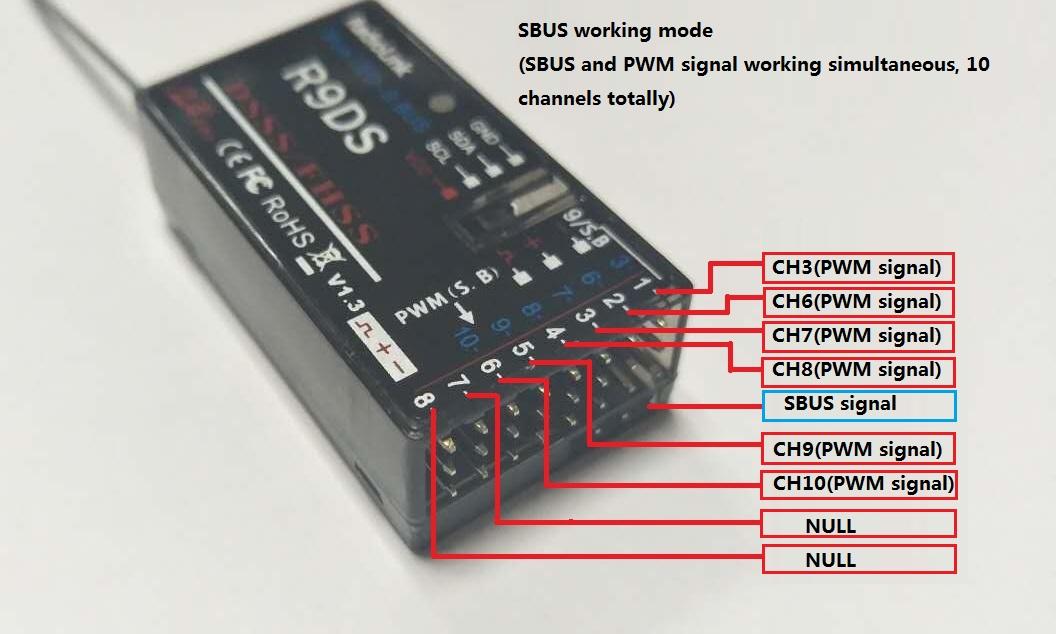

2. SBUS信号工作模式：

接收机指示灯为蓝色，R9DS 的第9通道输出SBUS 信号, 同时原来的1通道

输出独立3通道PWM信号，原来的2-6通道输出6-10通道的独立PWM信号，7-8通道无信号，共计10个通道的信号。

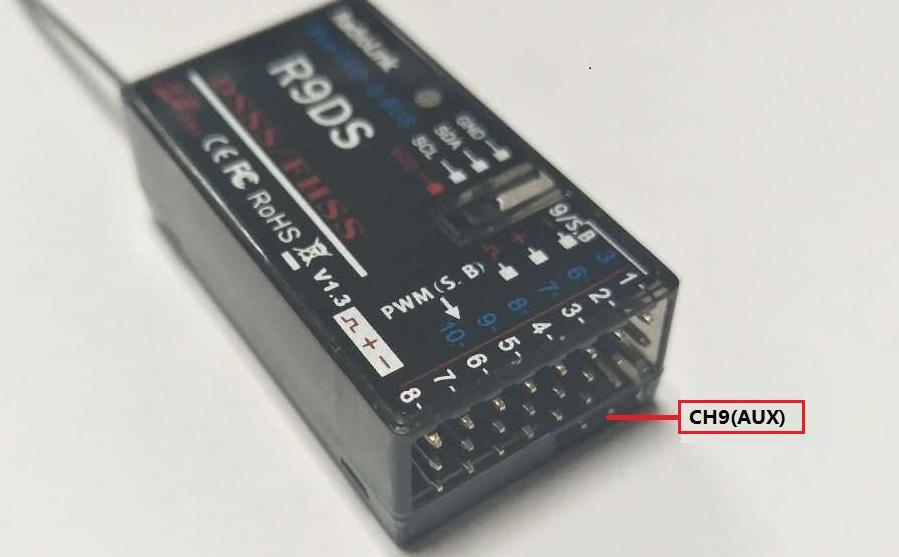

短按接收机侧面的对码键（ID SET）开关两次（一秒内），完成CH9普通PWM或SBUS信号切换。

每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R9DS接收机，必须要重新对码，否则接收机将无法正常使用。

温馨提示：在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功时或者飞行时接收机丢失信号时，接收机的指示灯会慢闪提示。

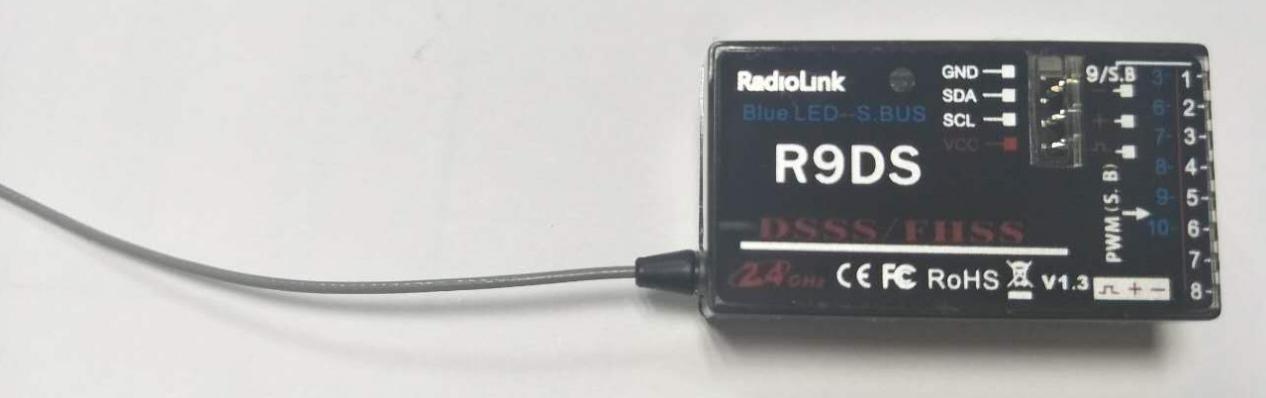

尽量保证天线笔直，否则将会减小有效控制范围。
大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。
尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中，可以使用海绵或者是泡沫材料将其绕起来用以防震。
接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。
为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。

警告：连接程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时，或在发动机工作时不要执行连接程序，这时操作可能会导致严重伤害。

通道数：红色指示灯时为9个PWM信号通道；

蓝色指示灯时，为SBUS信号模式，支持SBUS信号和PWM信号同时输出，可扩展到10个通道。

工作电压：4.8-10V

工作电流：38-45mA（输入电压5V）

尺寸：43*24*15mm

重量：9g

集成信号强度，接收机电压数据回传及RSSI值，并支持外扩回传模块PRM-01，回传动力电池电压信息，和OSD回传模块PRM-02，回传经纬度，星数，距离，爬升，速度等信息。

分辨率：4096，每级0.25us高精度，让所有舵机静若止水

MINI外观，总线输出，装机操作更便捷

支持SBUS，第九通可设定为SBUS

1. 本条款仅适用于深圳市乐迪电子有限公司所生产的产品，乐迪通过其授权经销商销售的产品亦适用本条款。

2. 乐迪产品自购买之日起，一周内经我司核实为质量问题，由乐迪承担返修产品的往返快递费，购买乐迪产品超过一周到一年内经我司核实为质量问题，用户和乐迪各自承担寄出返修产品的快递费。

3. 返修时需提供购买凭证或网络平台交易记录。

4. 乐迪产品自购买之日起七天内，在正常使用情况下出现质量问题，外观无损坏，凭购机凭证及机身条码在经销商处协商可以免费更换同型号产品；经销商在收到更换产品时必须第一时间通知乐迪公司予以备案更换。

5. 乐迪产品将由深圳市乐迪电子有限公司提供终身售后服务, 属于质量问题一年内免费保修；对于自购买之日起人为损坏、改装、拆机及超过一年免费保修期的，用户必须支付往返邮费及维修成本费用。收费标准：人工费+配件费用。

6. 为确保您的权益受到保护，并能及时有效的为您服务，请在购买乐迪产品时索要购机凭证。用户享受本售后服务条款必须提供购机凭证。。

7. 返修产品将于乐迪公司收到后15个工作日内寄回给顾客，并附上维修报告。

8. 以上售后服务条款仅限于中国大陆销售的乐迪产品。

9. 港澳台及海外客户的售后问题发至邮箱after_service@radiolink.com.cn，具体售后细则视情况而定。

本方案最终解释权归乐迪电子所有。
