乐迪一键吊机3D特技固定翼A560组装及拆装图解

A560固定翼出厂前机身和相关电子部件均已经安装调试完毕，您在收到A560之后只需要对机翼进行简单的安装即可使用。

注：如果您购买的单机版A560，请按A560飞机说明书设置您的遥控器的5通道(3段开关）和7通道（2段开关）。

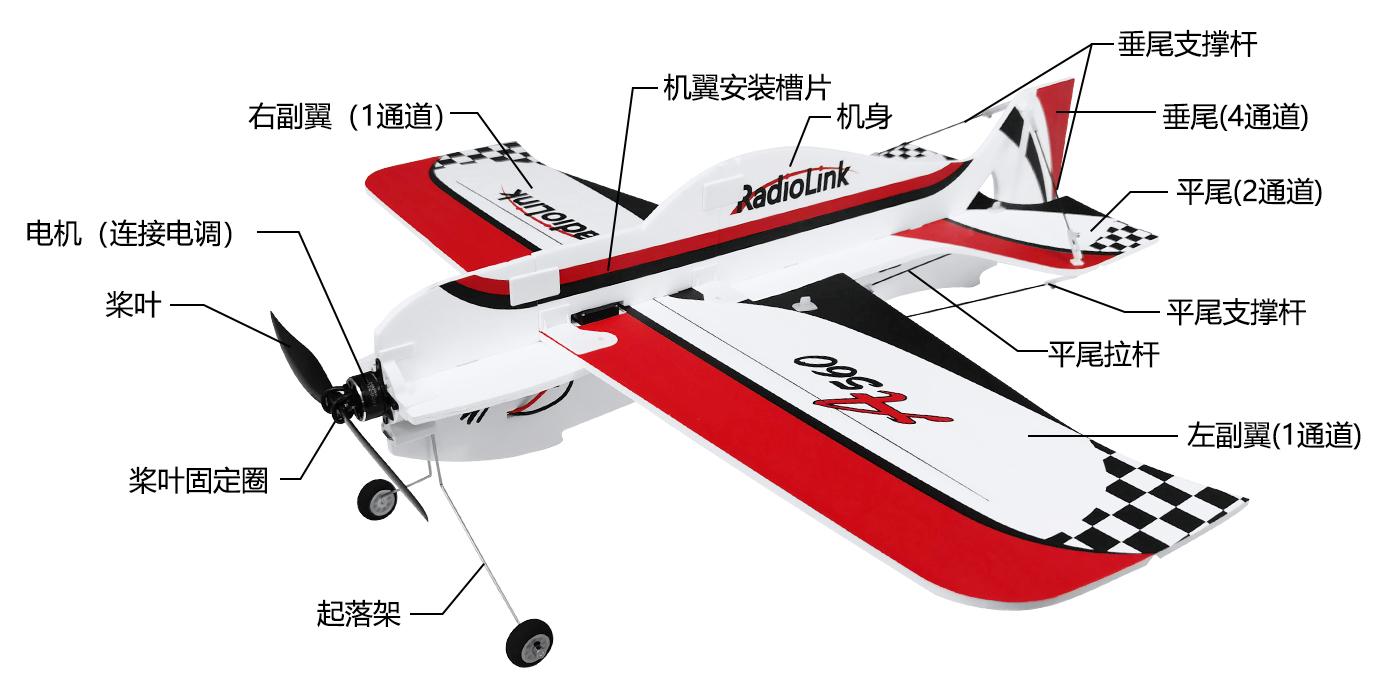

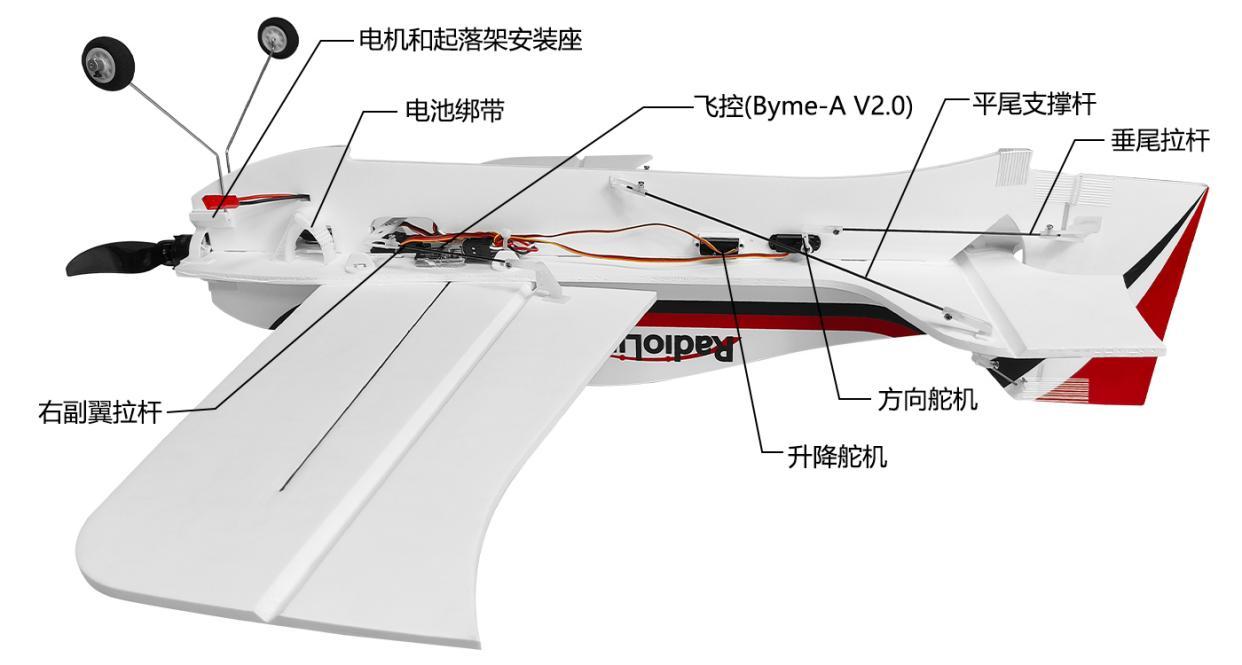

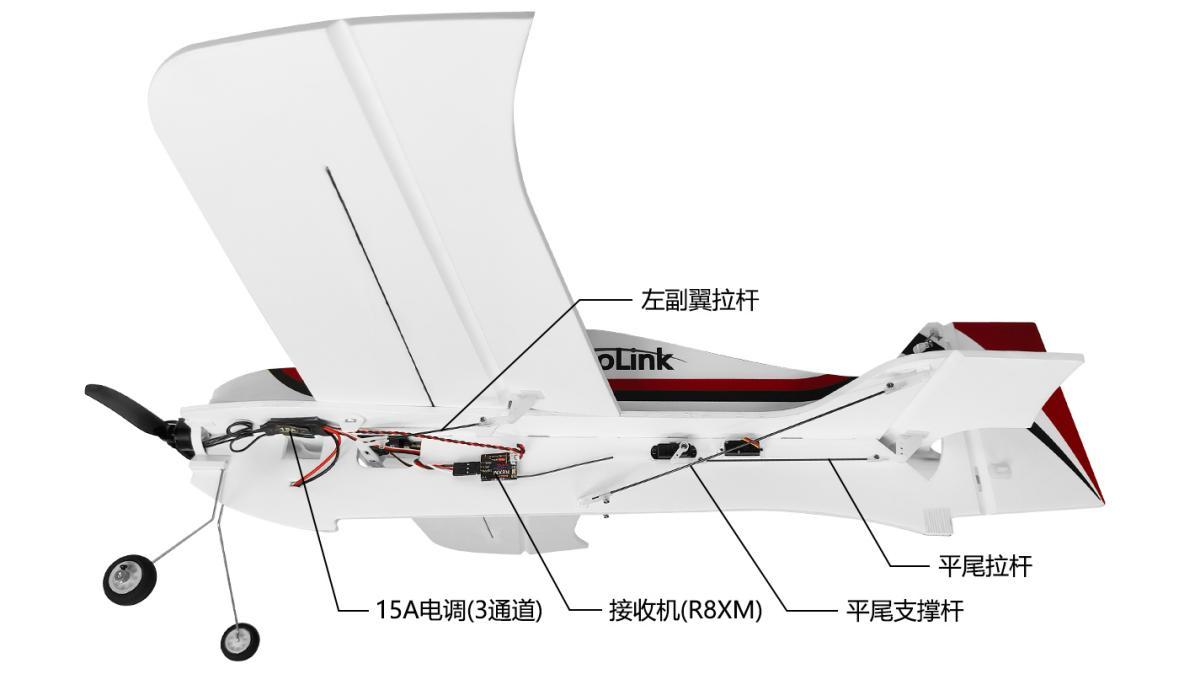

A560各部件介绍

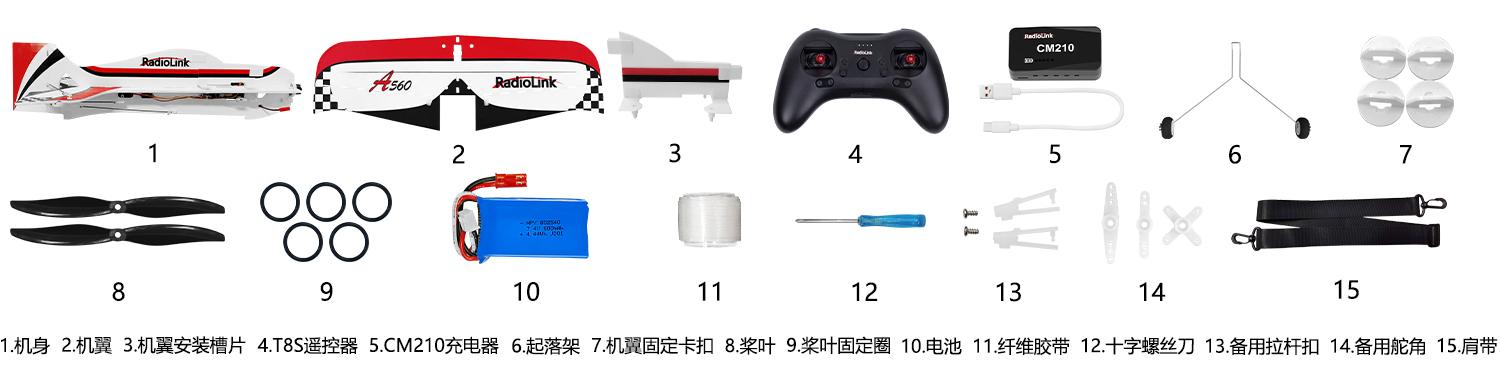

A560 RTF到手飞版零部件清单

注意: 实际收到的零部件清单请以销售界面为准。

A560组装步骤

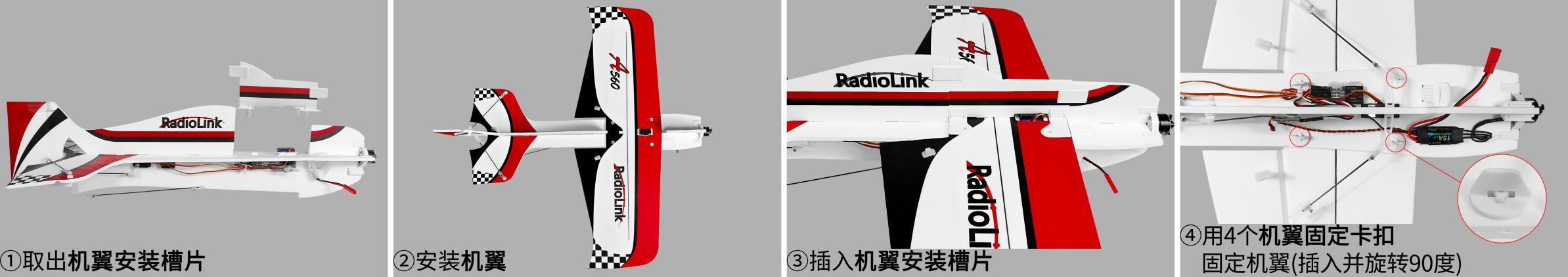

一、机翼安装

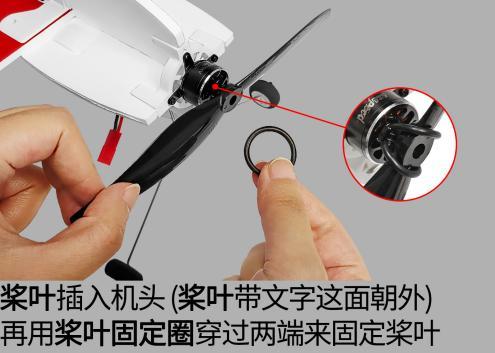

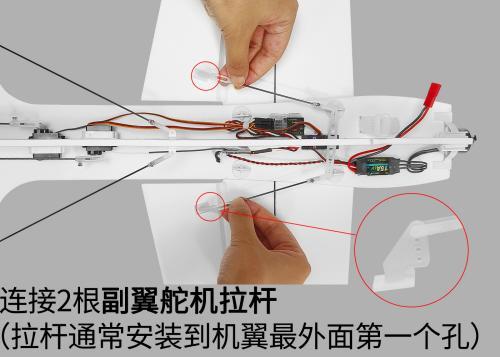

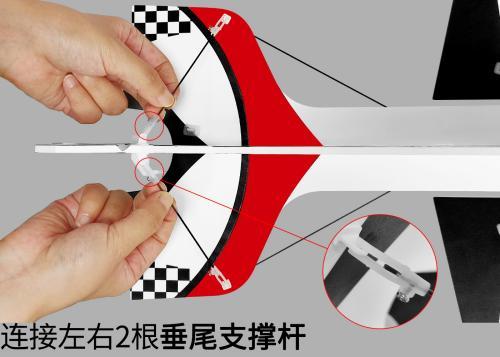

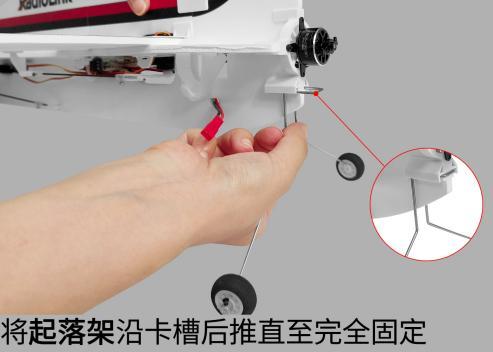

二、垂尾支撑杆安装 三、副翼舵机拉杆安装 四、起落架安装 五、桨叶安装

A560拆卸步骤

飞行完毕后，请先断开电池连接，再参考以上组装步骤依次拆卸A560各零部件。拆卸步骤如下：

拆下桨叶和起落架。见注意事项①。

拆下副翼舵机拉杆和垂尾支撑杆。见注意事项②。

拆下4颗机翼固定卡扣，拔出机翼安装槽片，取下机翼，装回机翼安装槽片。

整理好所有零配件，依次入包。机身装包时，注意所有舵机拉杆和机身支撑杆需与机身平行。见注意事项③。

A560拆卸注意事项

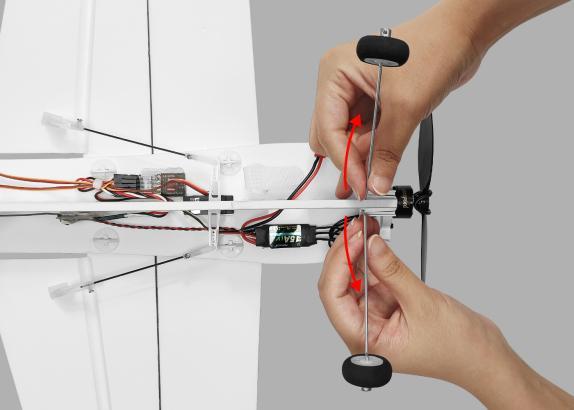

① 当拆卸起落架时，请先将起落架两根金属杆向相反方向同时推开，再将起落架两边的金属杆往外推，使其脱离卡槽。

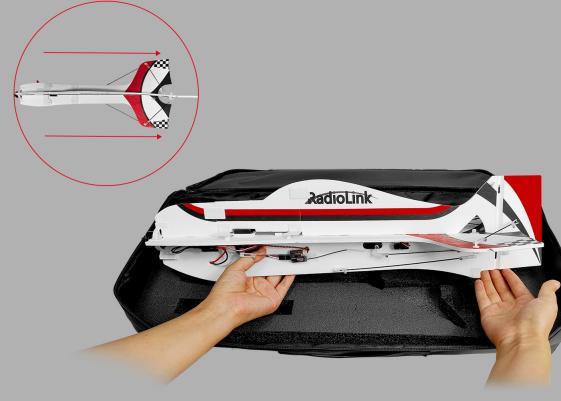

③ 机身装包时，请将所有舵机拉杆和机身支撑杆沿机身方向摆放，使其与机身平行。避免放置不当损坏舵机拉杆和机身支撑杆。

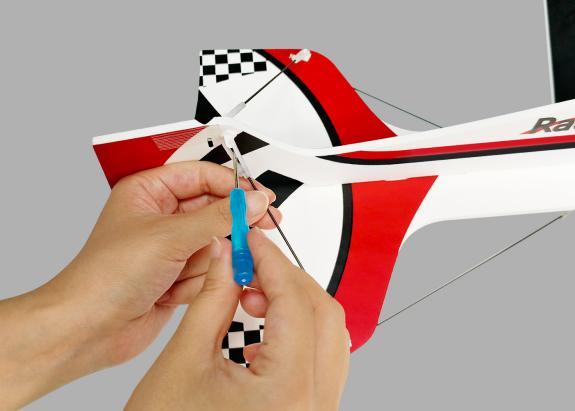

② 当对舵机拉杆和机身支撑杆进行拆解时，请将十字螺丝刀置于卡扣中间缝隙，再左右撬开。

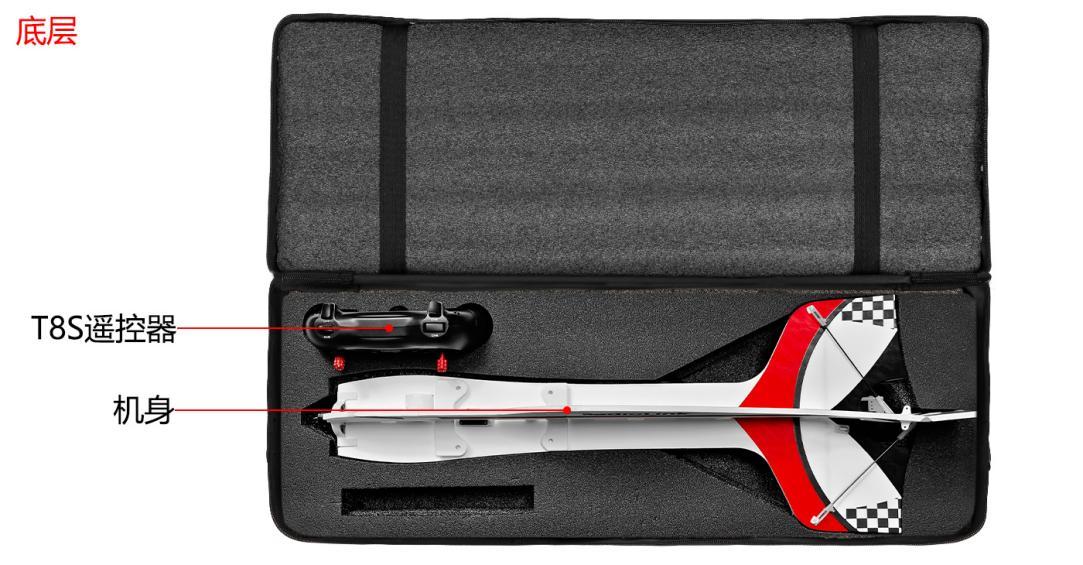

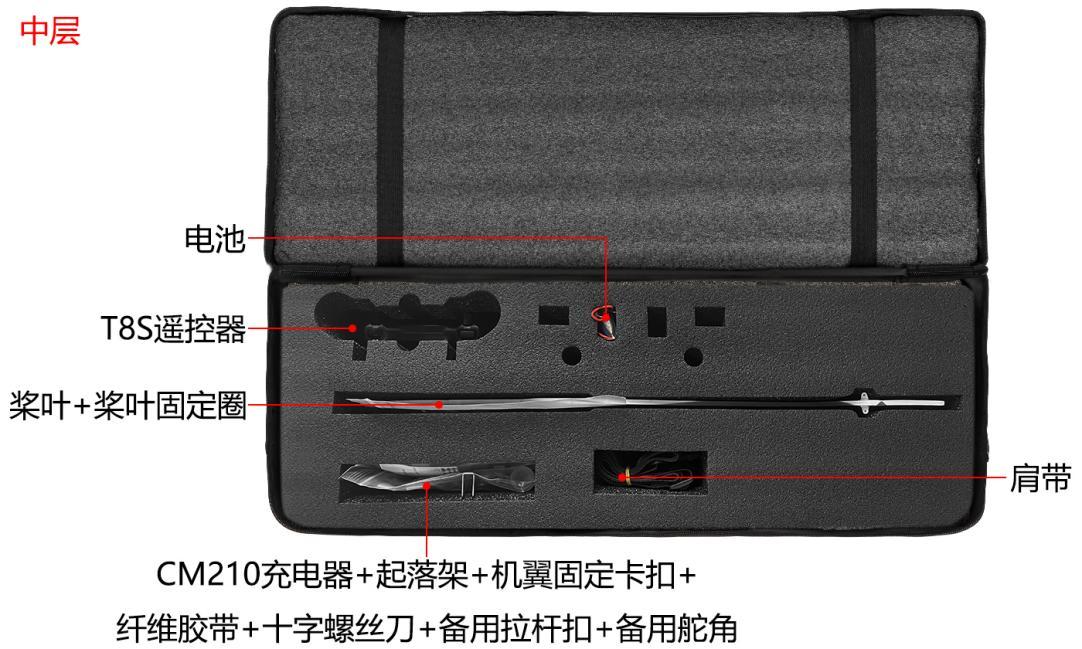

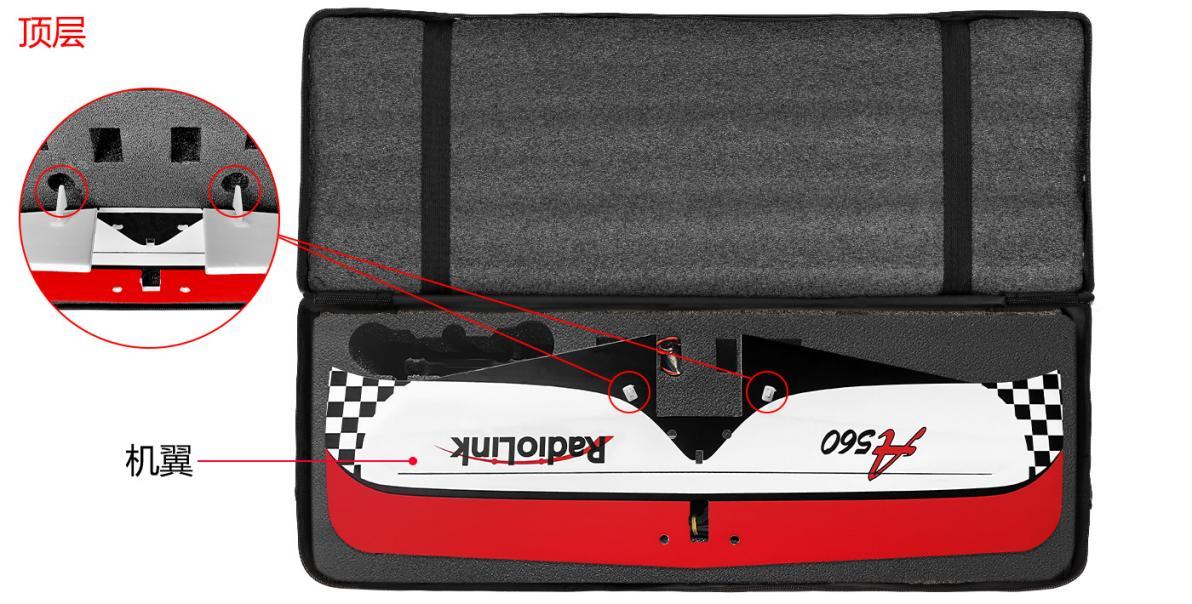

A560入包步骤

拆卸完成后，请按照下图所示将A560装包。

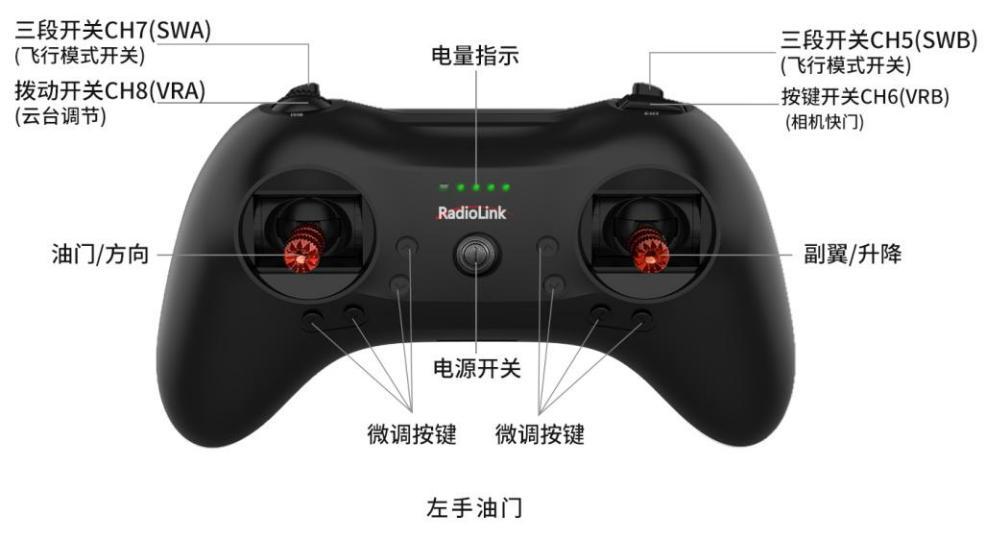

T8S遥控器摇杆和开关示意图： A560 6种飞行模式切换方法：

扫码查看A560相关教程：
