基本参数

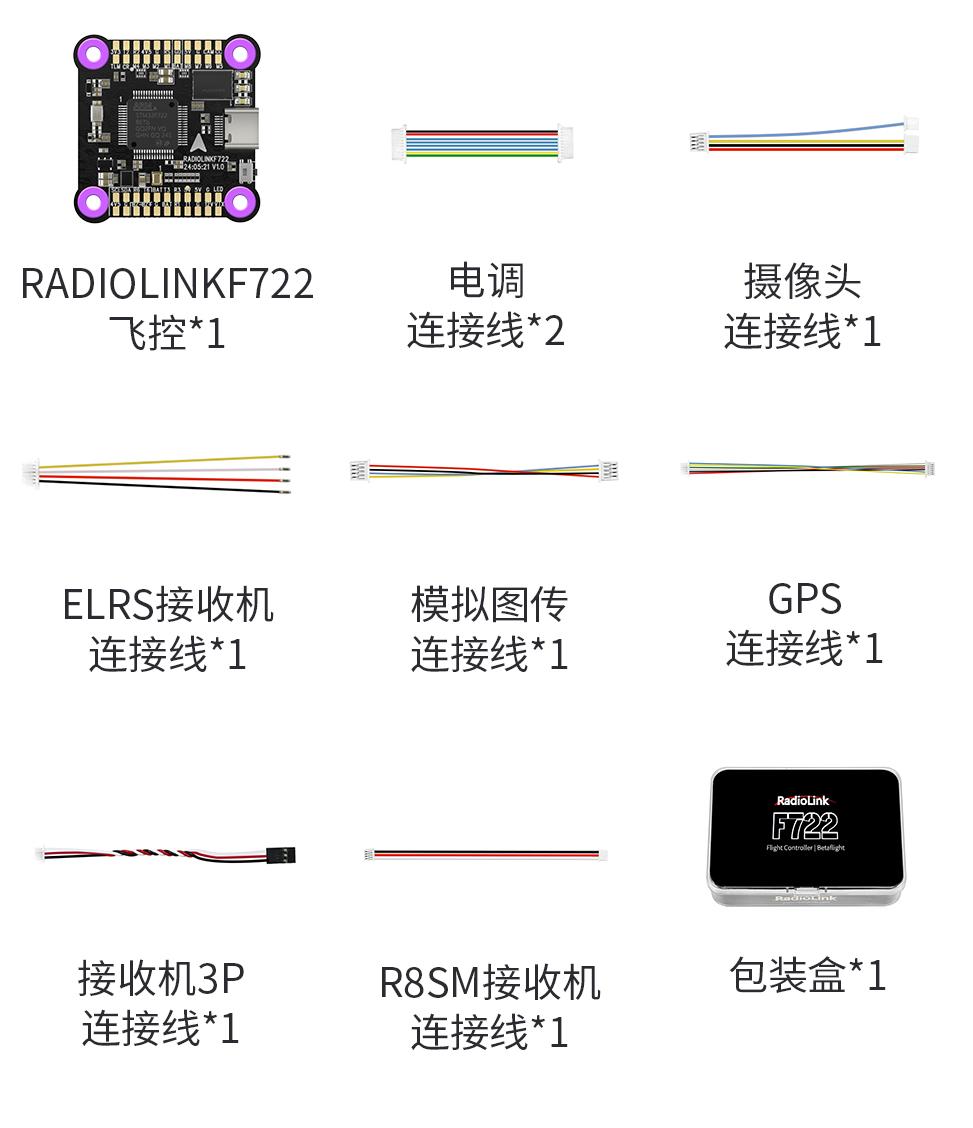

包装清单

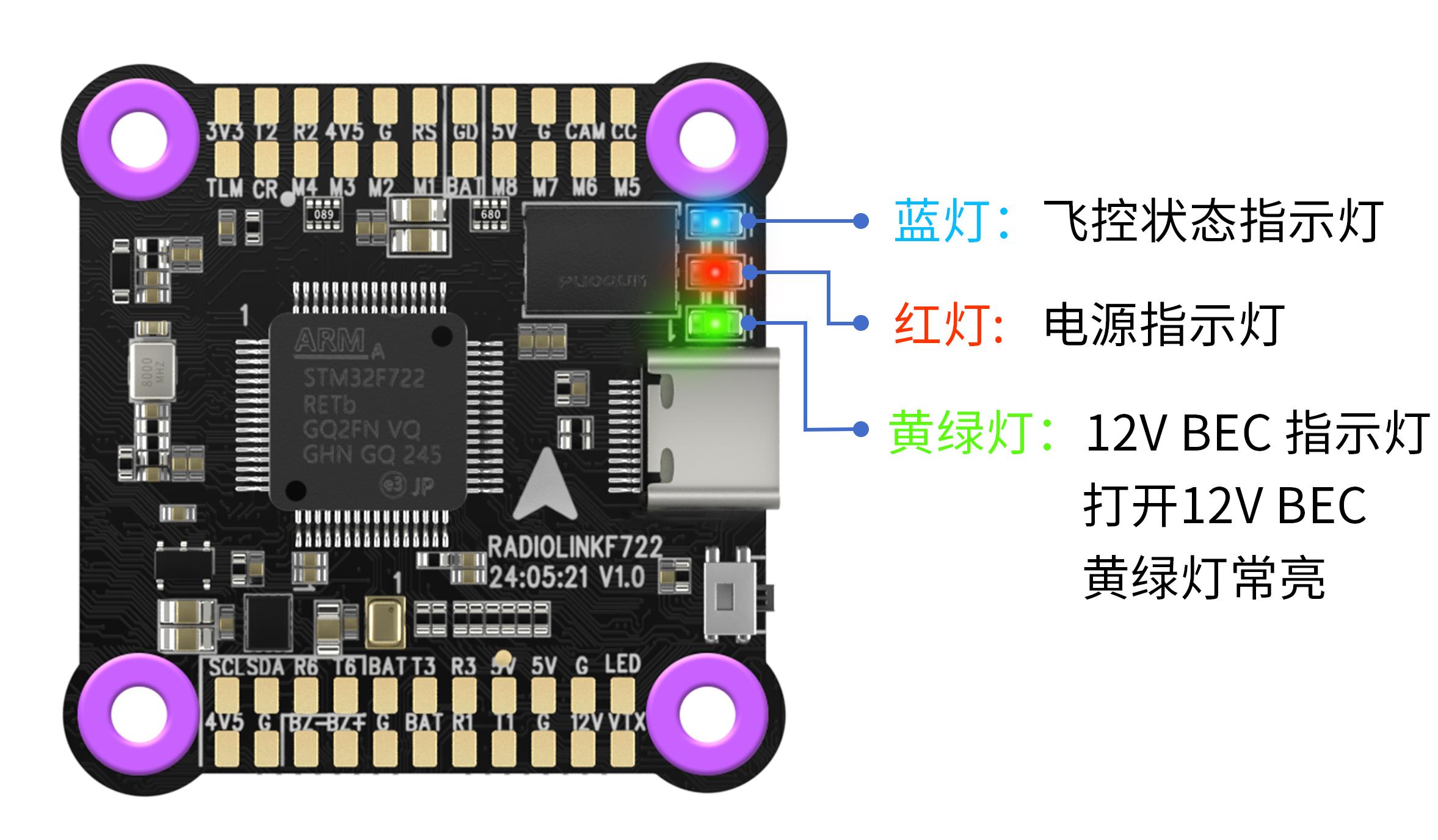

LED指示灯

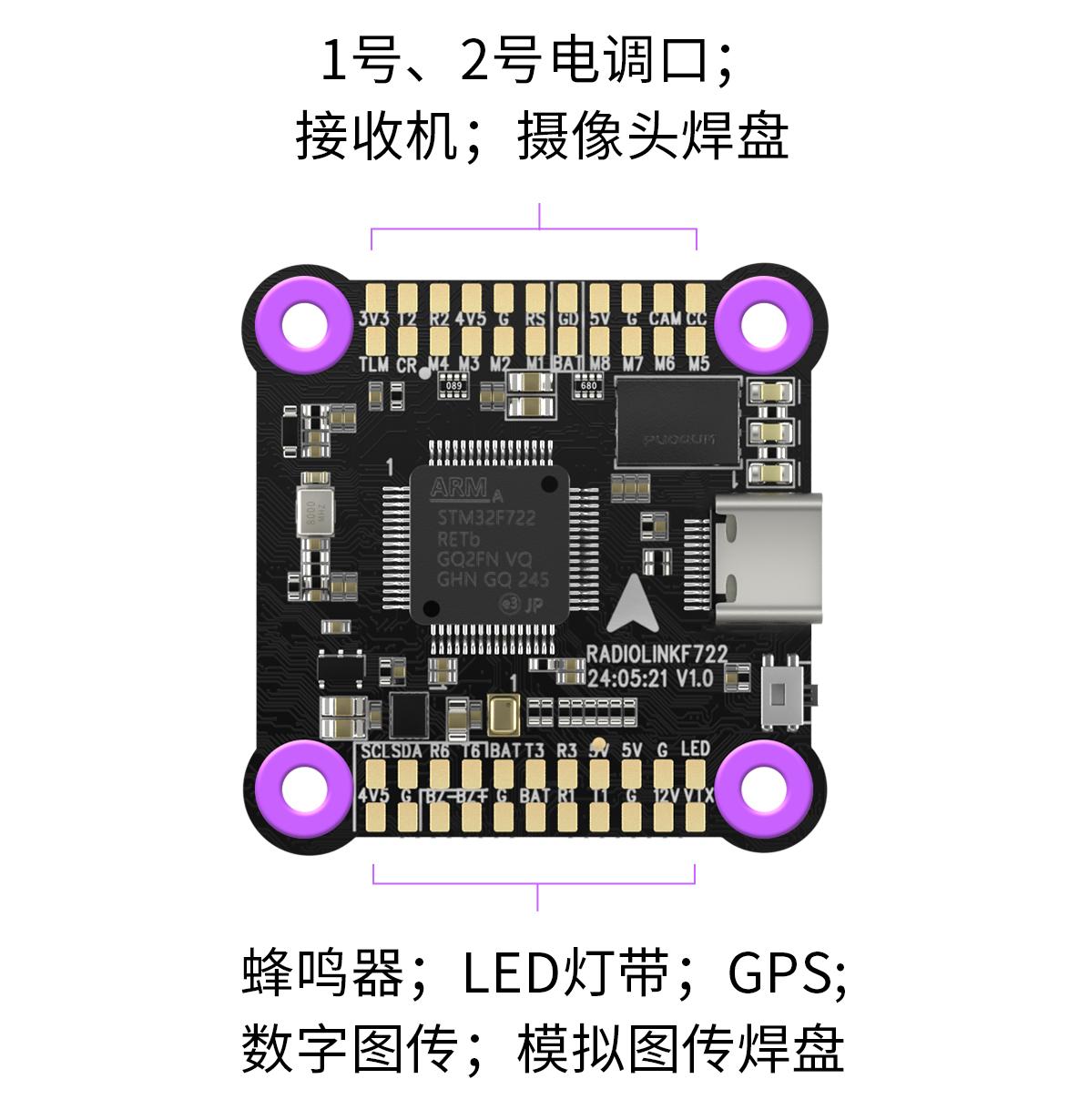

焊盘接线

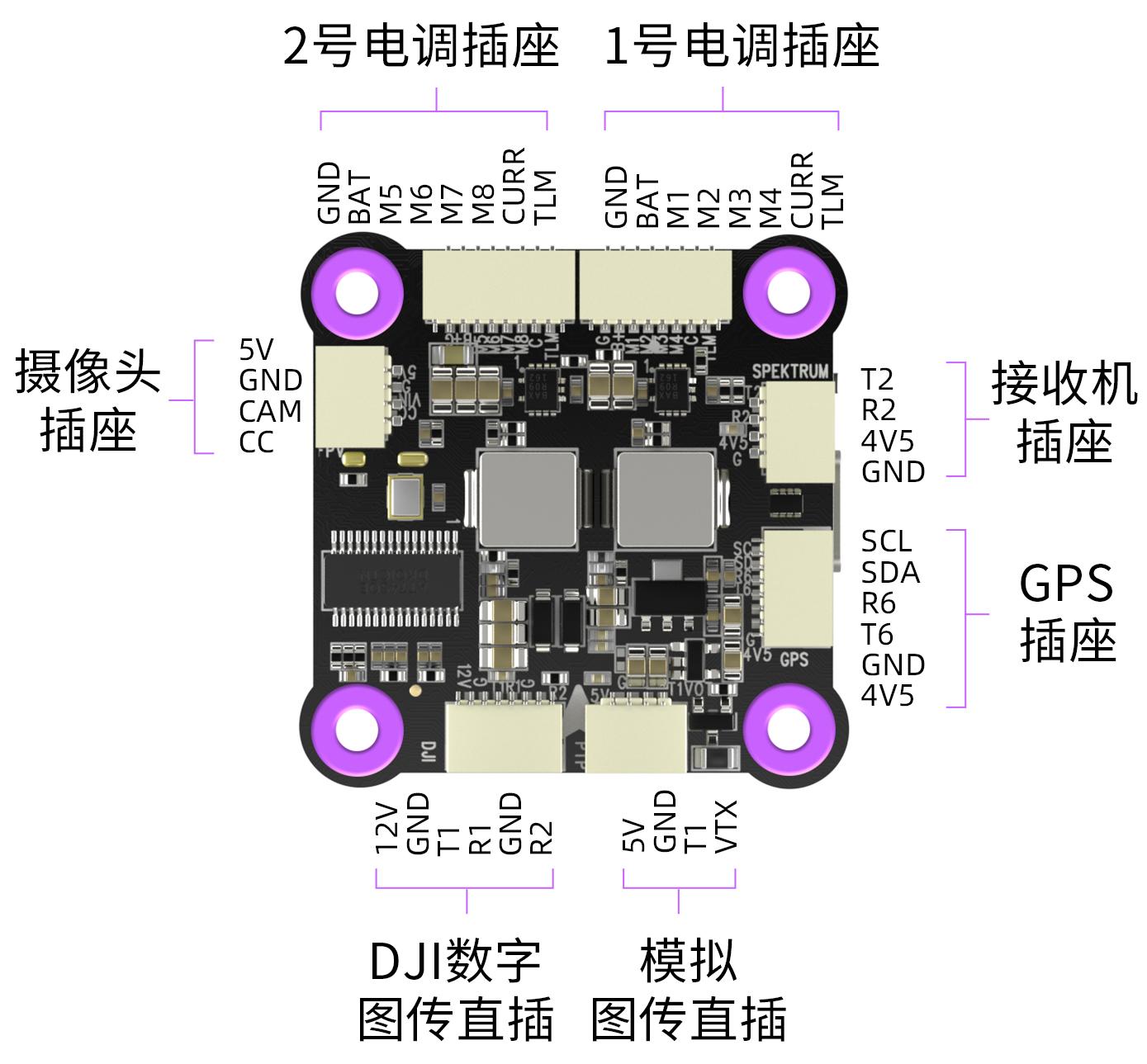

插座接线

飞控与电调连接

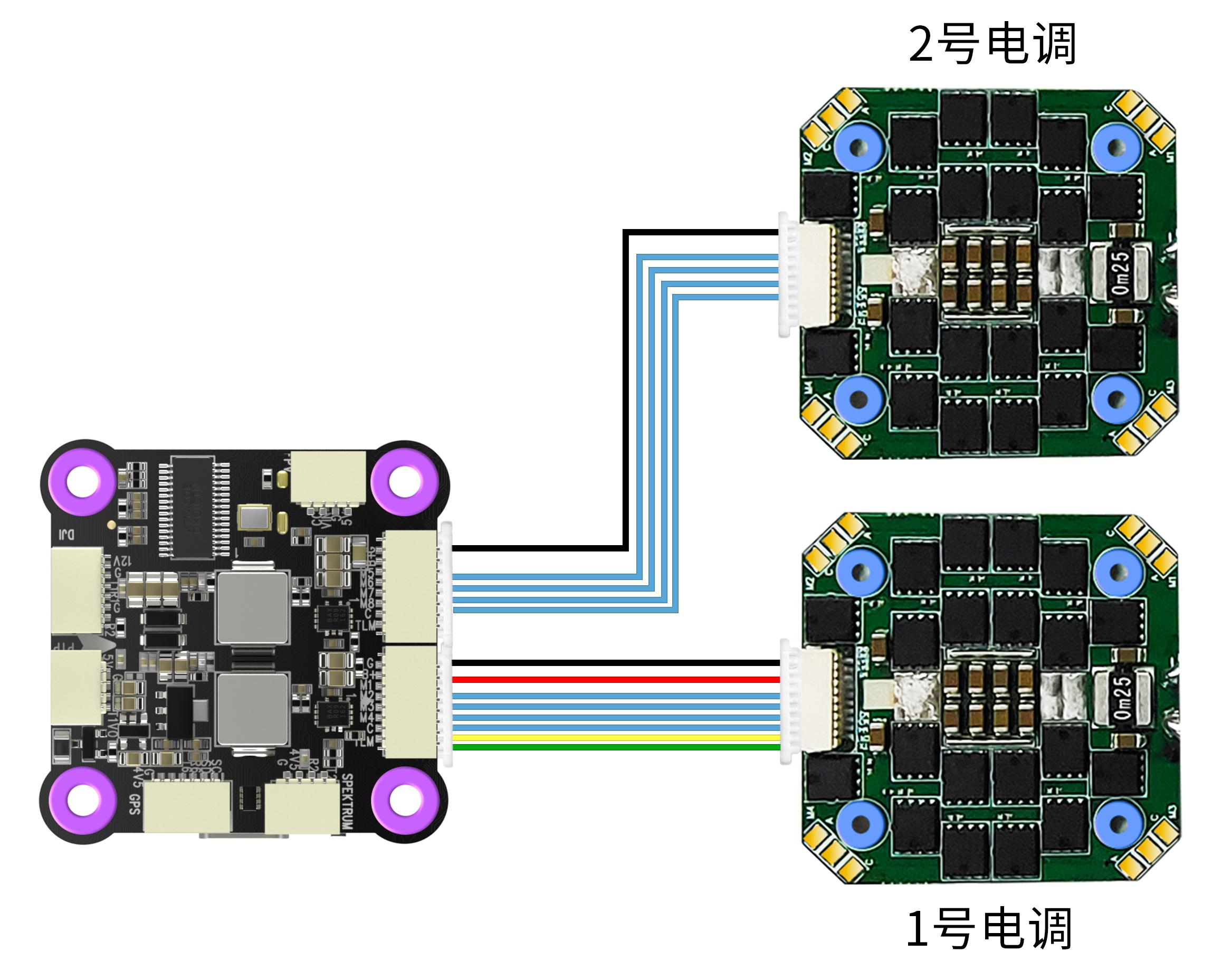

方式一：直插方式

注意：使用两个电调插座时，请断开一个电调插座的BAT、CURR、TLM连接线。

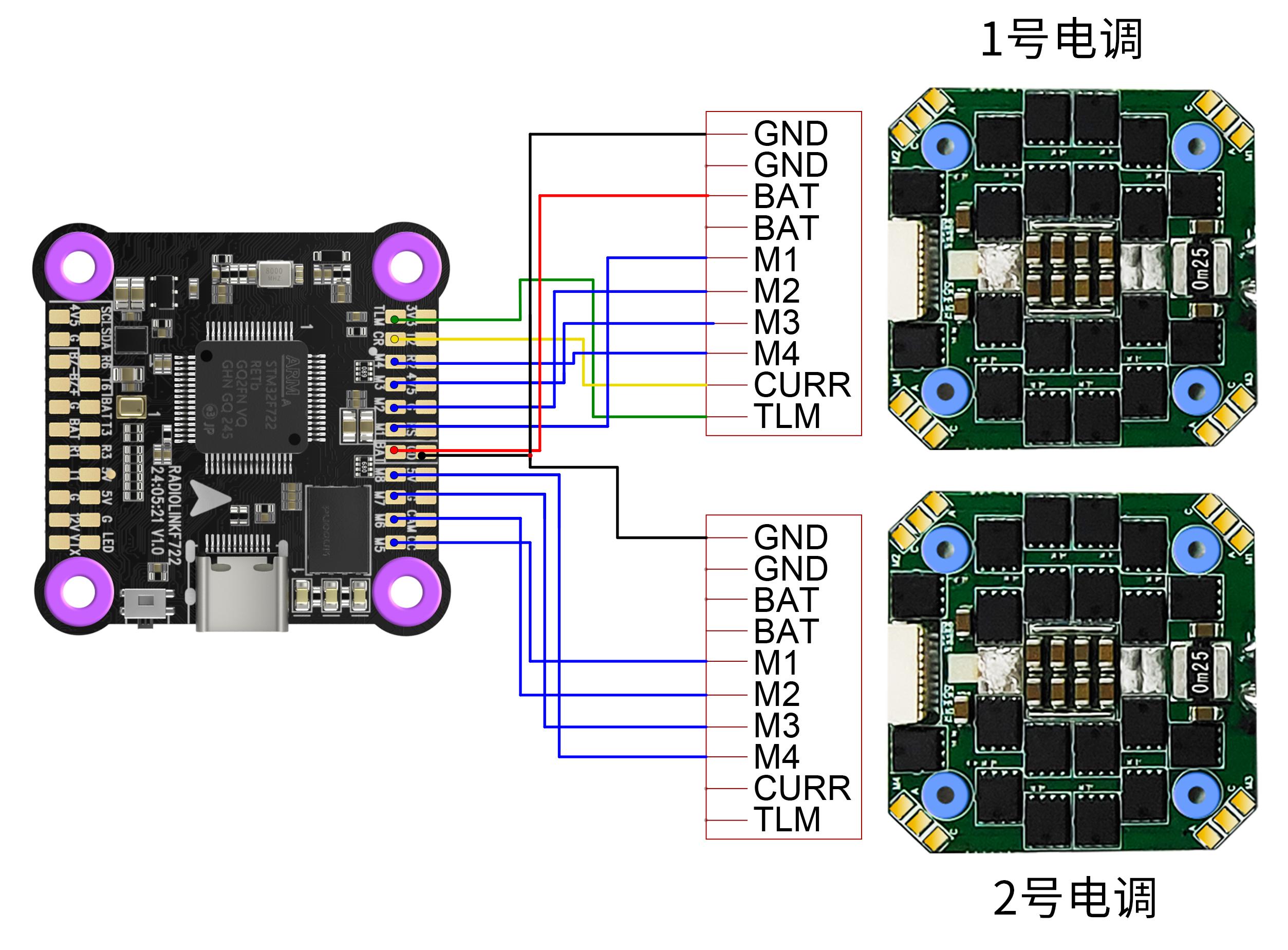

方式二：焊线方式

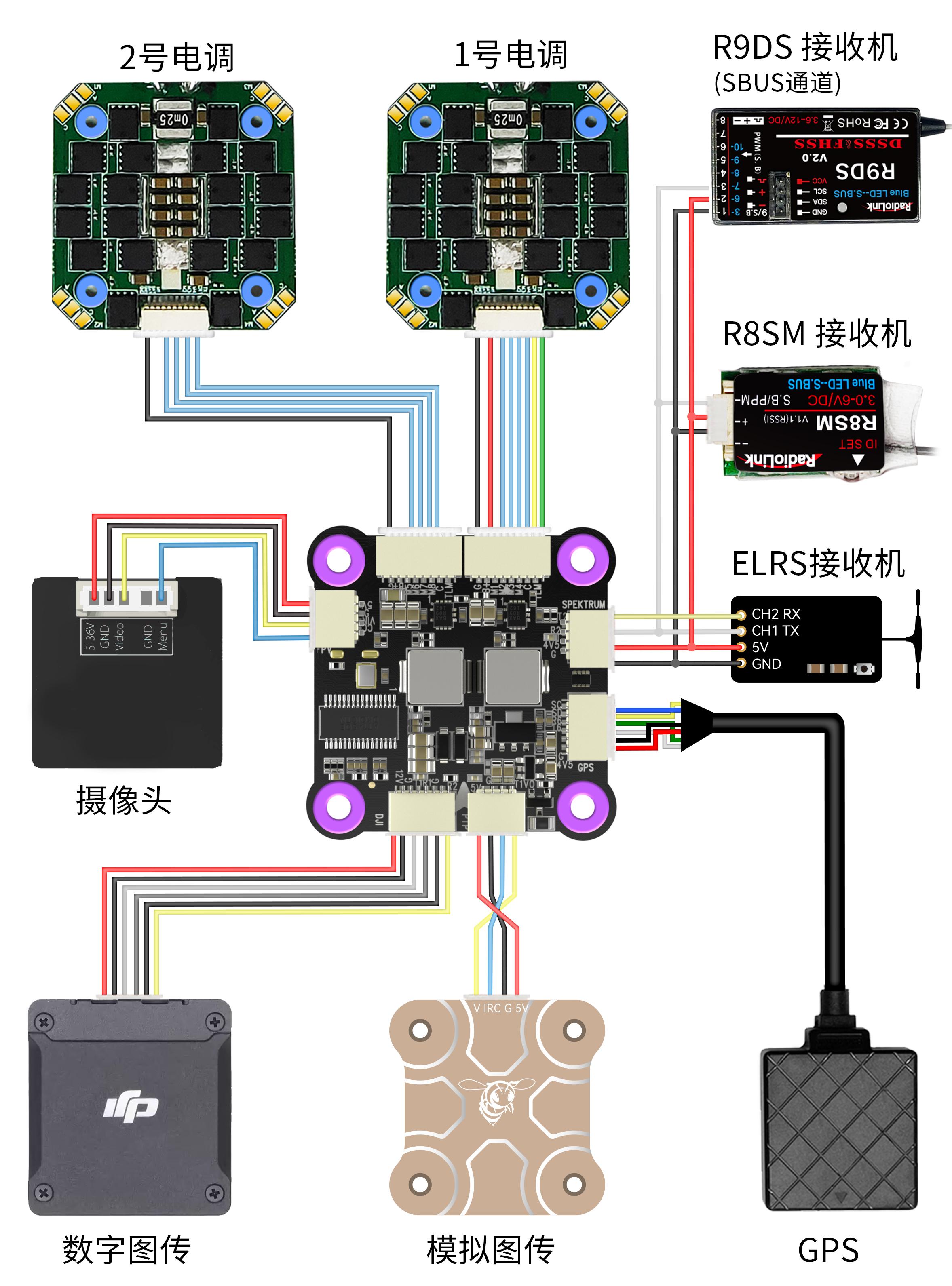

飞控连接外设概览

方式一：直插方式

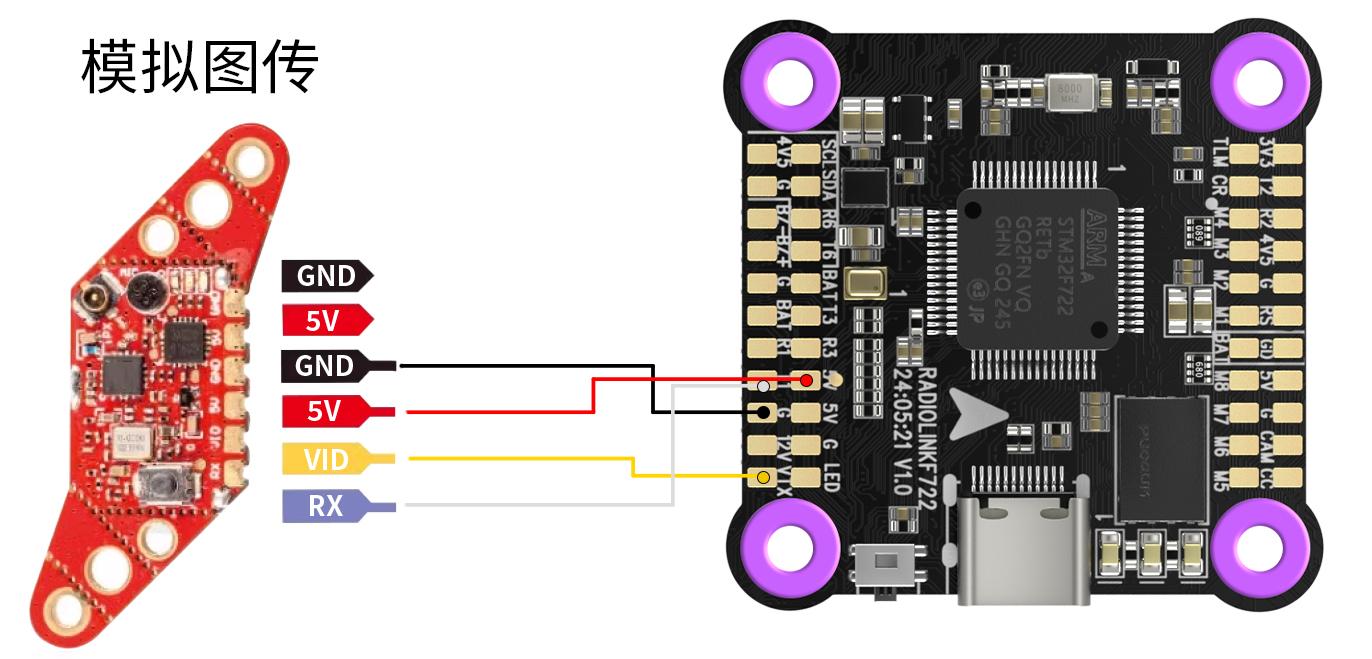

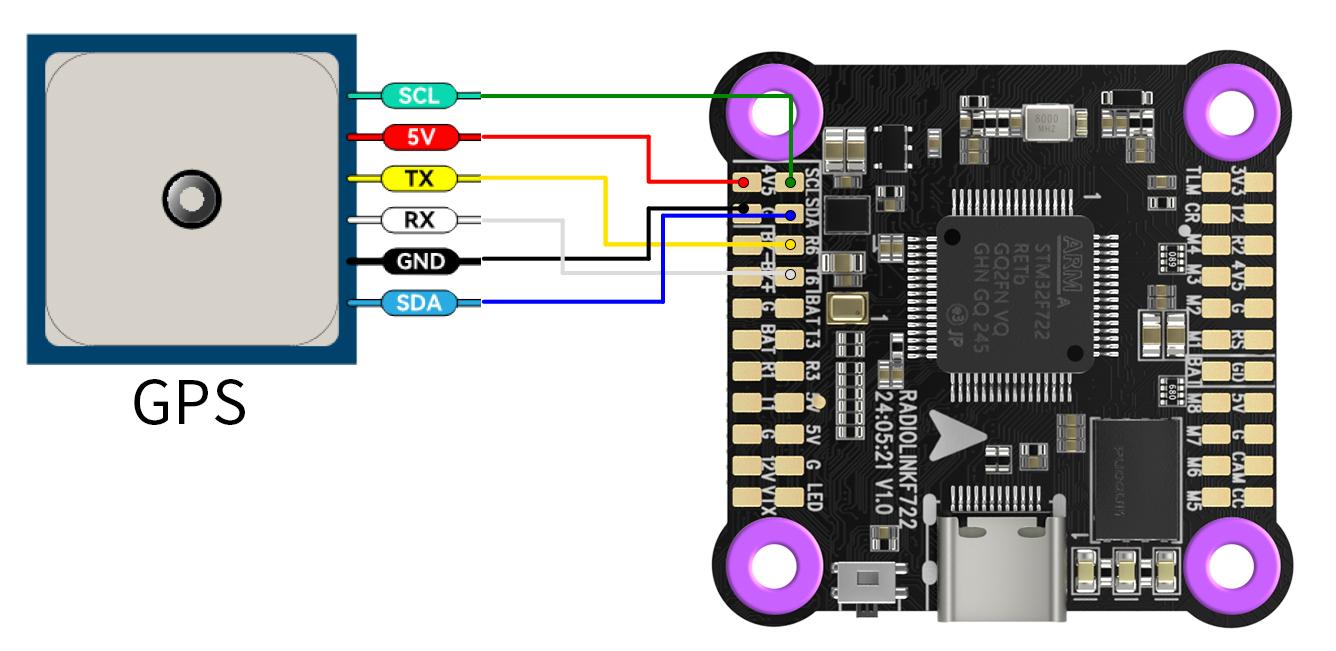

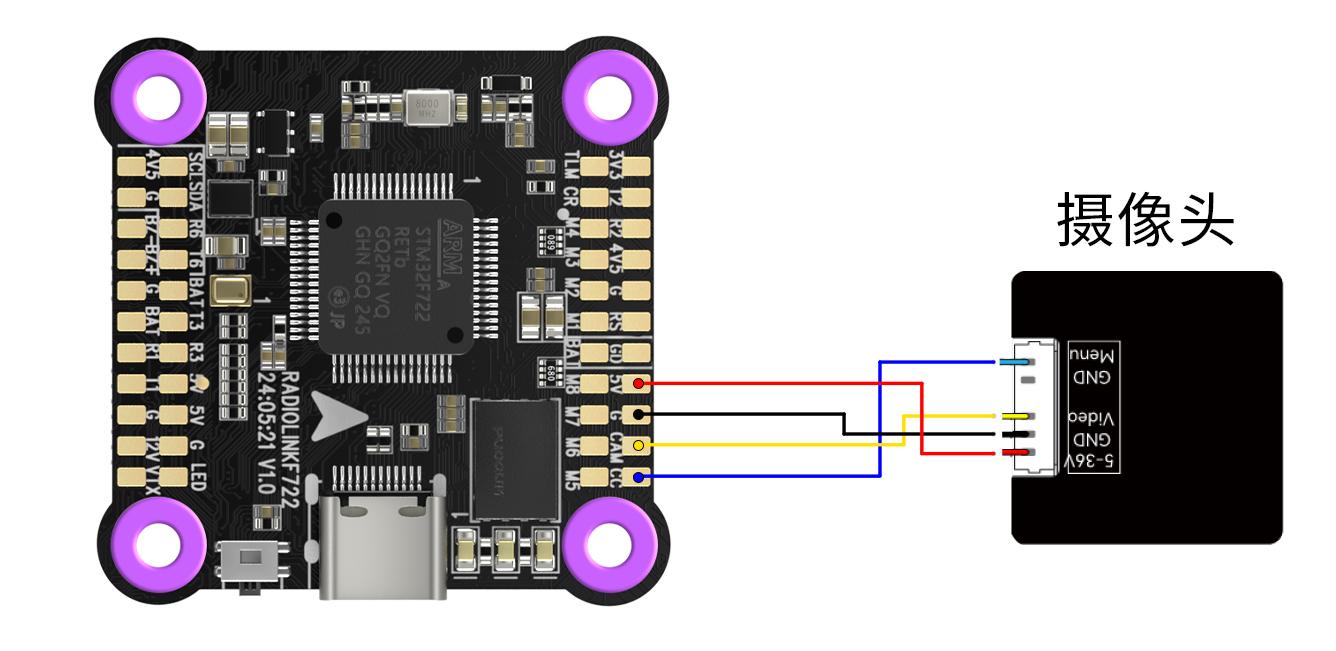

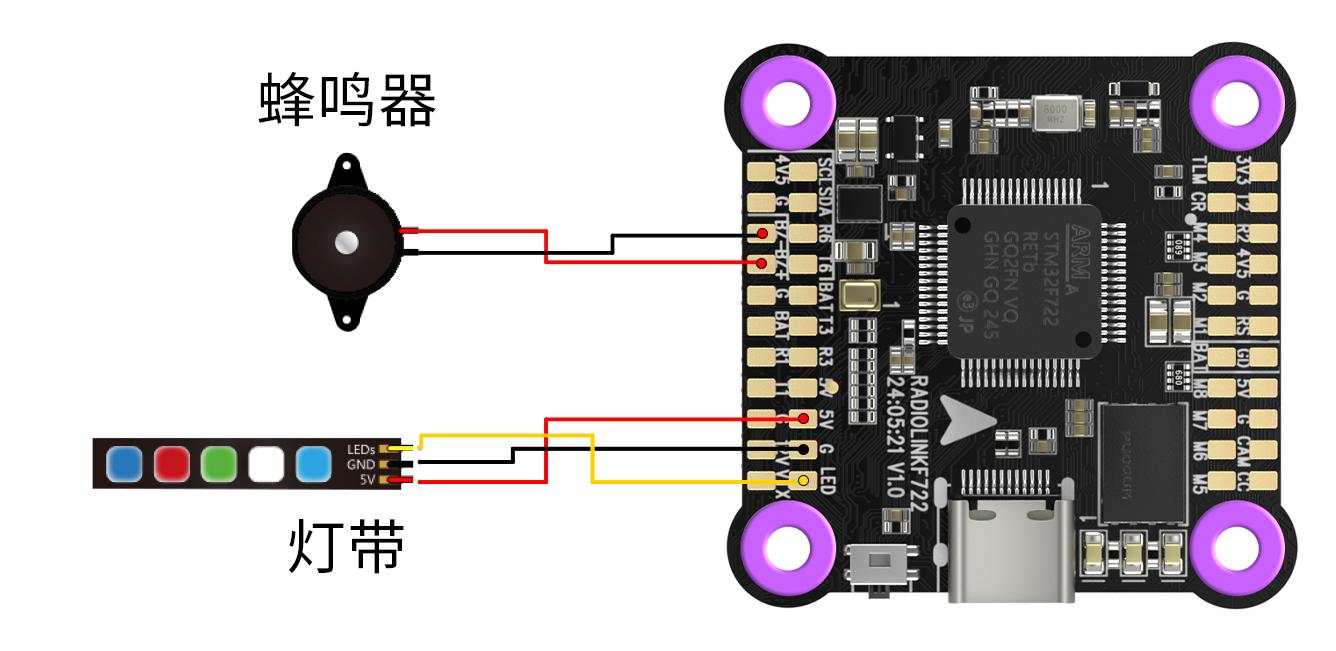

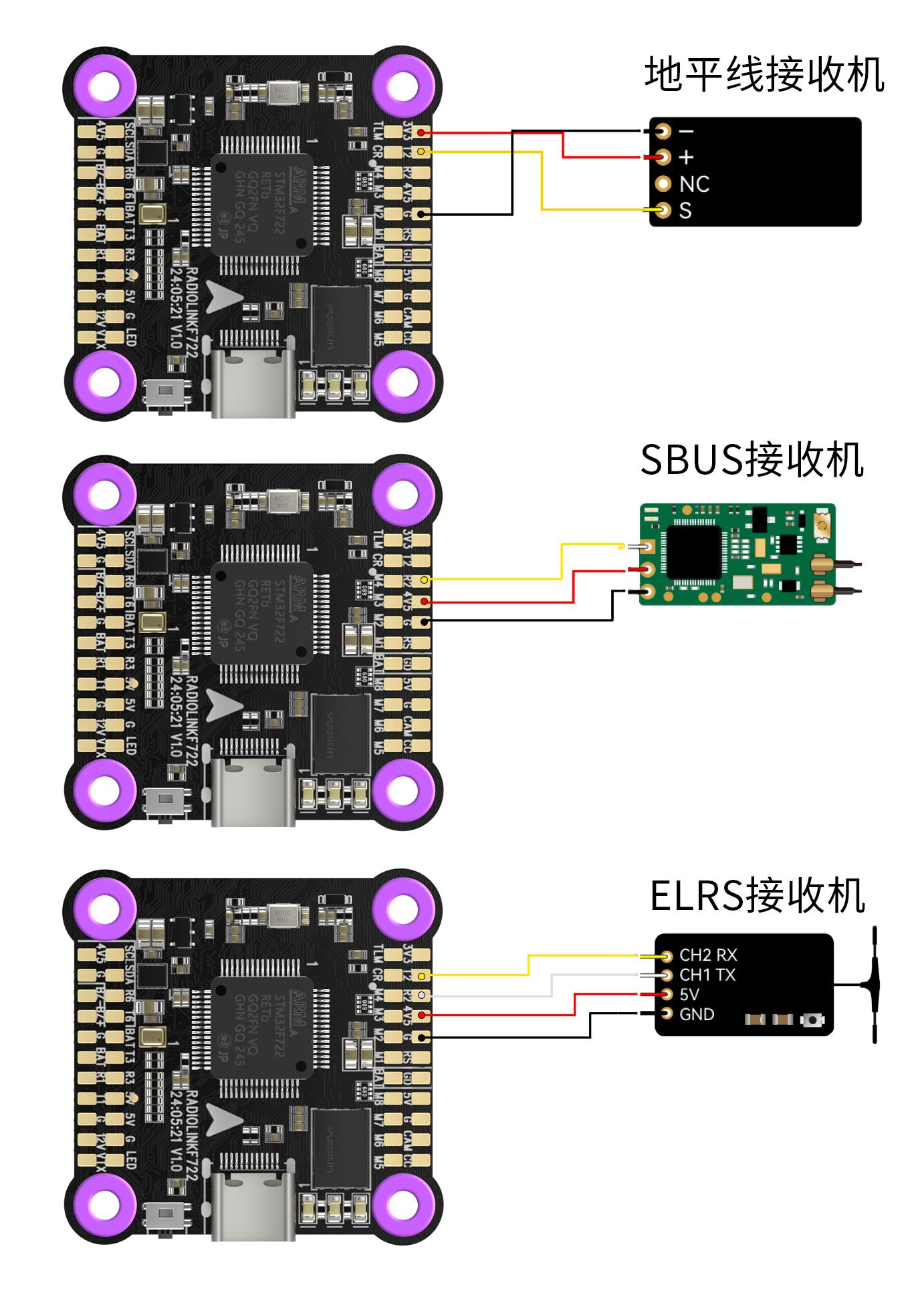

方式二：焊线方式

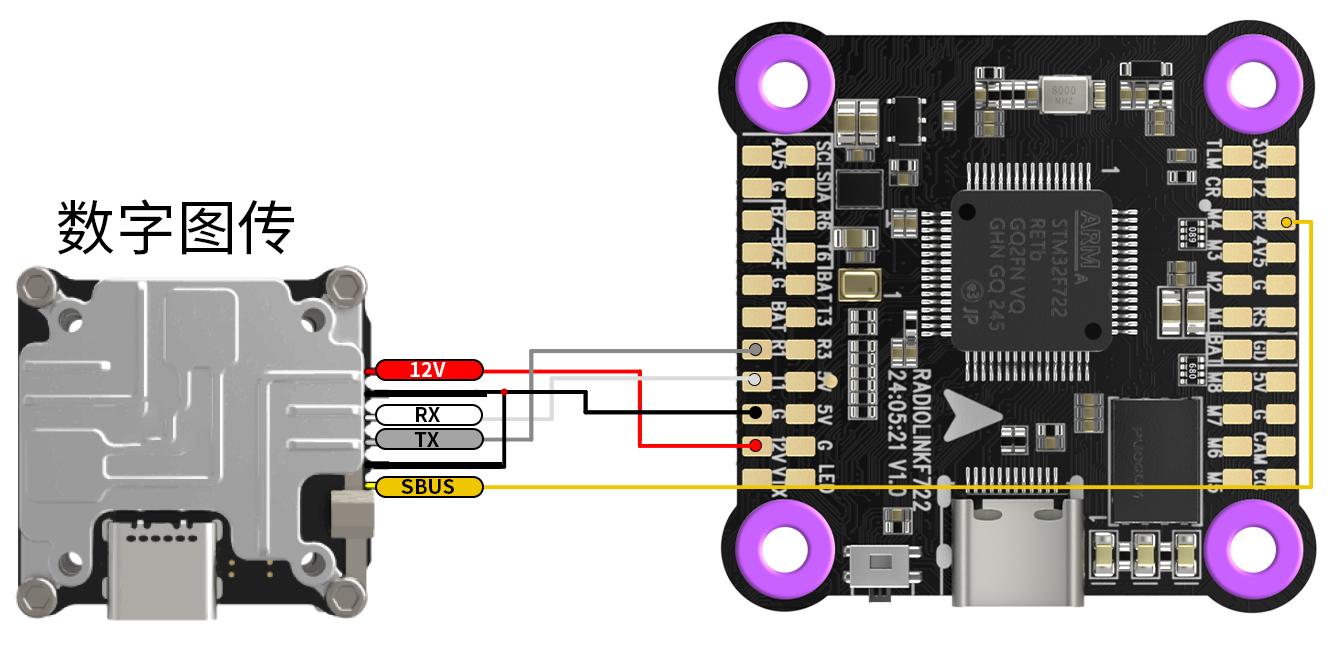

注意：使用大疆的天空端图传时，大疆天空端的SBUS引脚会占用R2引脚。若使用大疆天空端的SBUS信号遥控，请断开R2、T2焊盘或接收机插座上的设备；若使用R2、T2焊盘或接收机插座连接其他接收机，请断开大疆天空端SBUS连接线。

固件刷写

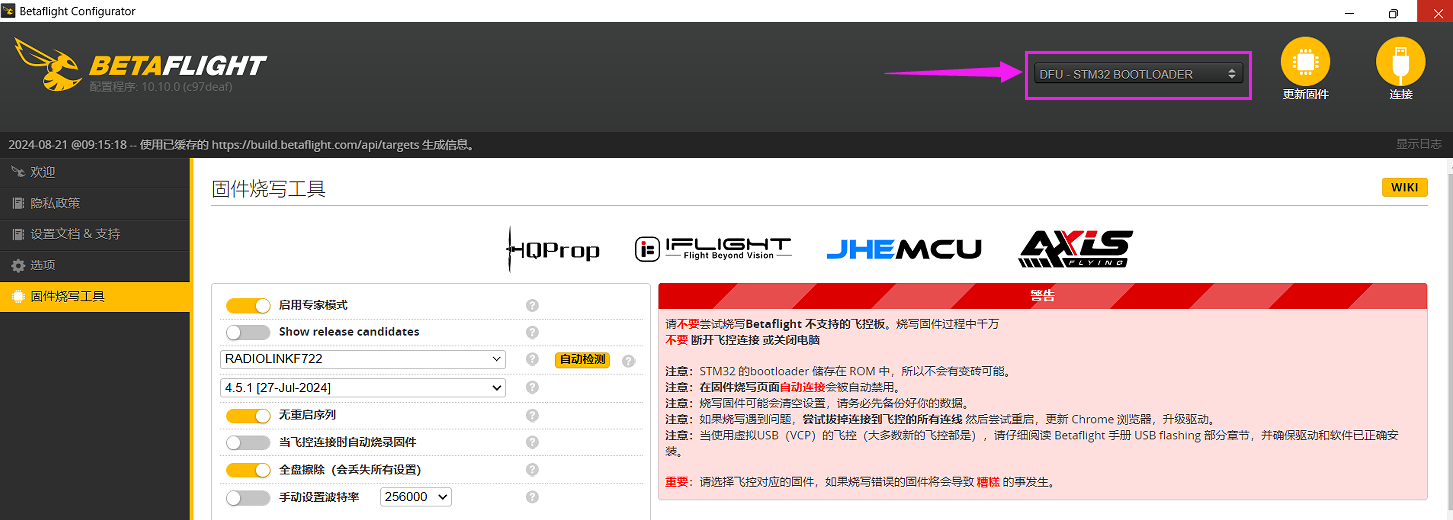

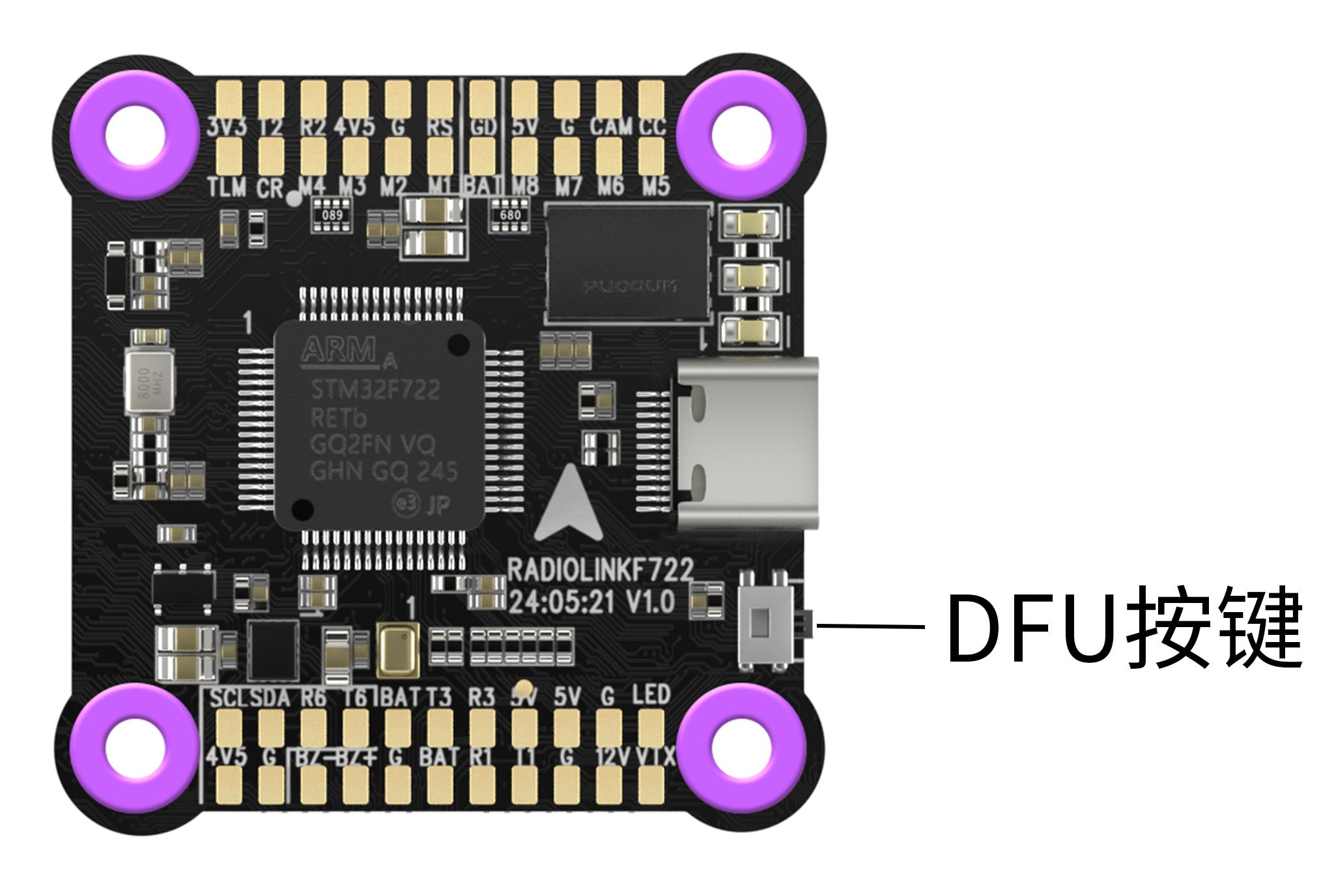

长按飞控的DFU按键，同时用USB线给飞控上电，Betaflight地面站会显示DFU模式（见下图）；

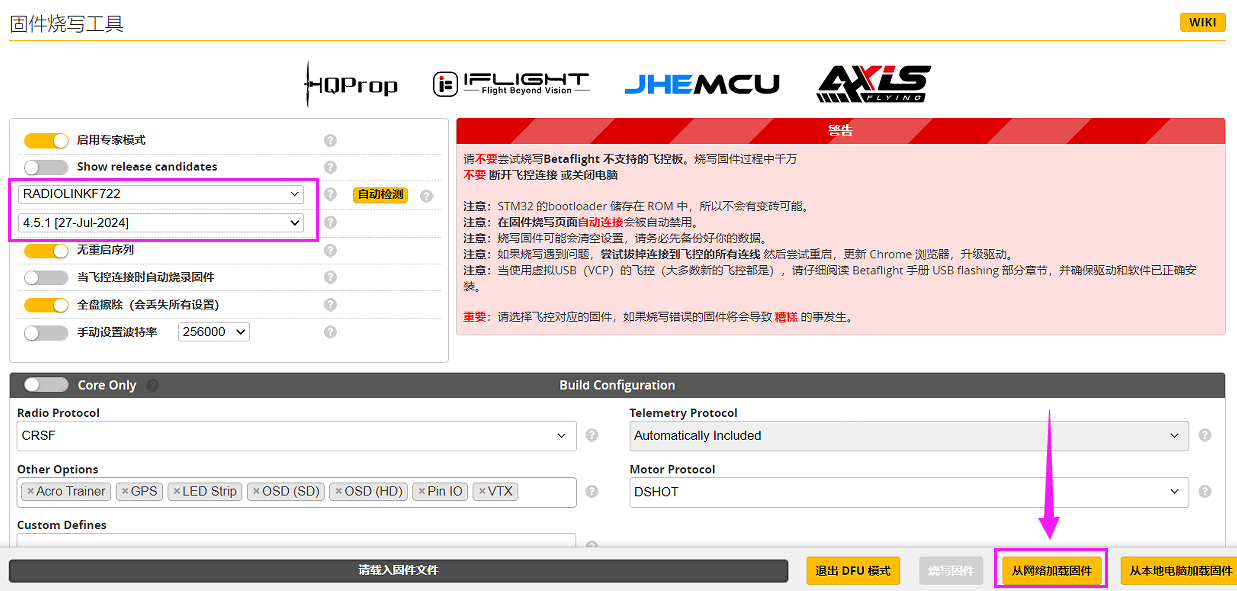

在Betaflight地面站选择RADIOLINKF722飞控板和4.5.1固件，然后点击“从网络加载固件”；

固件加载完成后，点击“烧写固件”；

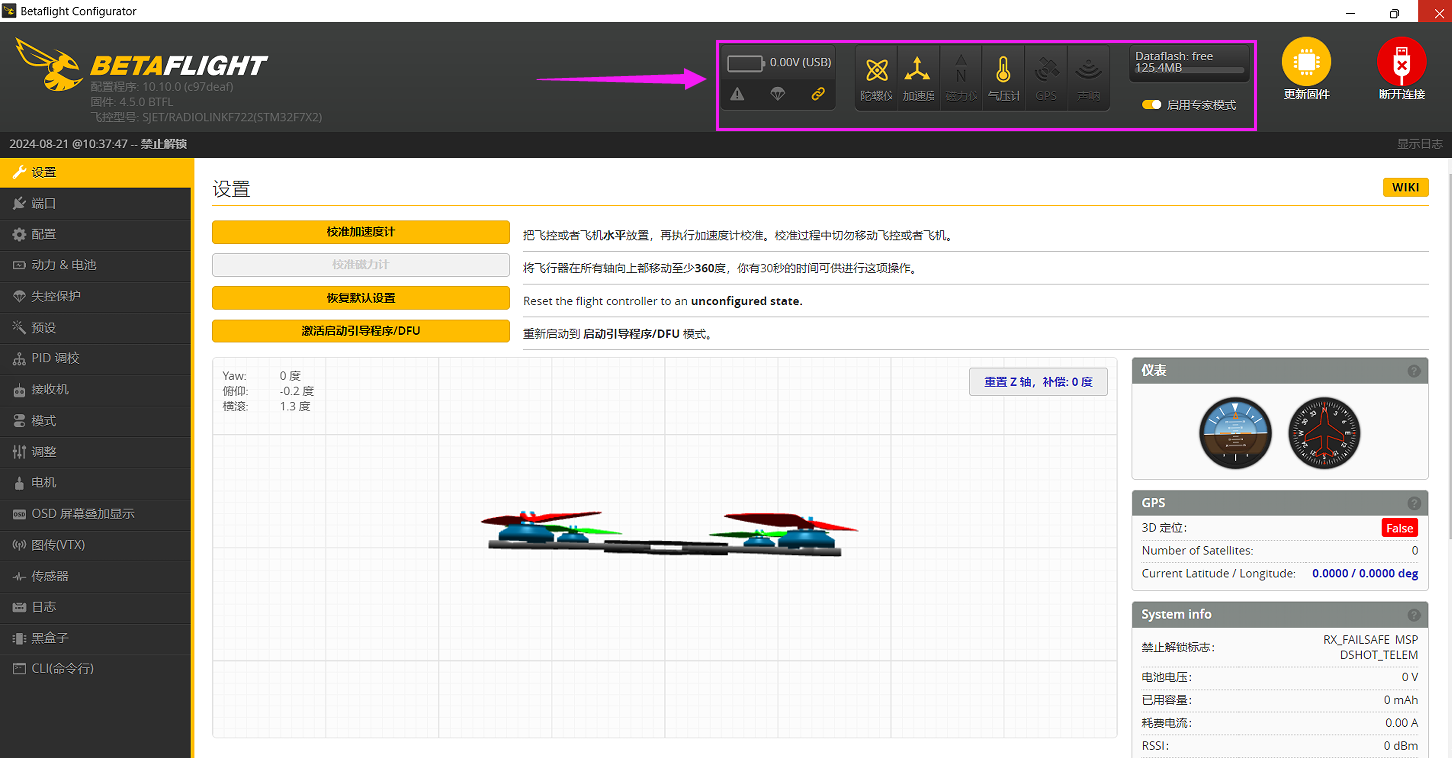

固件烧写完成后，再次接连飞控，地面站会显示陀螺仪、加速度计、气压计、DataFlash的黄色图标。

售后服务条款

 1. 本条款仅适用于深圳市乐迪电子有限公司所生产的产品，乐迪通过其授权经销商销售的产品亦适用本条款。

 2. 乐迪产品自购买之日起，一周内经我司核实为质量问题，由乐迪承担返修产品的往返快递费，购买乐迪产品超过一周到一年内经我司核实为质量问题，用户和乐迪各自承担寄出返修产品的快递费。

 3. 返修时需提供购买凭证或网络平台交易记录。

 4. 乐迪产品自购买之日起七天内，在正常使用情况下出现质量问题，外观无损坏，凭购机凭证及机身条码在经销商处协商可以免费更换同型号产品；经销商在收到更换产品时必须第一时间通知乐迪公司予以备案更换。

 5. 乐迪产品将由深圳市乐迪电子有限公司提供终身售后服务, 属于质量问题一年内免费保修；对于自购买之日起人为损坏、改装、拆机及超过一年免费保修期的，用户必须支付往返邮费及维修成本费用。 收费标准： 人工费+配件费用。

 6. 为确保您的权益受到保护，并能及时有效的为您服务，请在购买乐迪产品时索要购机凭证。 用户享受本售后服务条款必须提供购机凭证。。

 7. 返修产品将于乐迪公司收到后15个工作日内寄回给顾客，并附上维修报告。

 8. 以上售后服务条款仅限于中国大陆销售的乐迪产品。

 9. 港澳台及海外客户的售后问题发至邮箱after_service@radiolink.com.cn，具体售后细则视情况而定。

本方案最终解释权归乐迪电子所有。
