1.R6DS基本介绍
2. 适用发射机型号
Radiolink R6DS 2.4G 六通道接收机，采用DSSS&FHSS双扩频抗干扰技术，适用于乐迪Radiolink发射机AT10II/AT10/AT9S Pro/AT9S/AT9.
3. 信号输出类型
支持SBUS, PPM和PWM三种信号同时输出。
4. 技术参数
1）通道数：红色指示灯时为6个PWM信号通道；
蓝色指示灯时，为SBUS/PPM&PWM信号模式，可扩展到10个通道。
2）最大输入电压：6V
3）工作电流：38-45mA（输入电压5V）

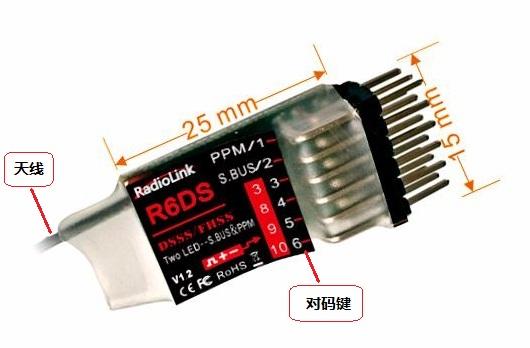

4）尺寸：长*宽=25*15mm
5）重量：3.4g
6）分辨率：业界最高分辨率4096，每级0.25us高精度，让所有舵机静若止水
7）遥控距离：空中距离600米，实际飞行距离随环境不同有所区别
5. 对码
每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R6DS接收机，必须要重新对码，否则接收机将无法正常使用。
1) 将发射机和接收机就近放在一起。
2) 打开发射机电源开关，给接收机通电。
3) 按下接收机的对码键1 秒钟以上，红色指示灯开始闪烁，指示开始对码。
4) 当接收机红色指示灯停止闪烁变为常亮，表示对码完成。 如果对码没有成功，遥控器显示屏主界面上则不会出现信号显示，接收机红色指示灯也会慢闪提示。
6.接收机天线安装
- 尽量保证天线笔直，否则将会减小有效控制范围。
- 大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
- 天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。
- 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。
- 在实际安装接收机的过程中，可以使用海绵或者是泡沫材料将其绕起来用以防震。
- 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。
- 为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。
- 为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。
- 将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告：对码程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控 制。当电机的动力电线连接于调速器时，或在电机工作时不要执行连接程序，这时操作可能会导致严重伤害。
7. 信号工作模式
PWM 信号模式：接收机指示灯为红色，R6DS 输出6个通道的普通 PWM 信号；
SBUS/PPM&PWM信号模式： 接收机指示灯为蓝色，R6DS的1通道输出PPM信号，2通道输出SBUS信号，3通道输出单独3通PWM信号，SBUS/PPM&PWM信号模式下直升机也能正常使用，4-6通道输出原有8-10通道独立PWM信号，共10个通道信号输出。

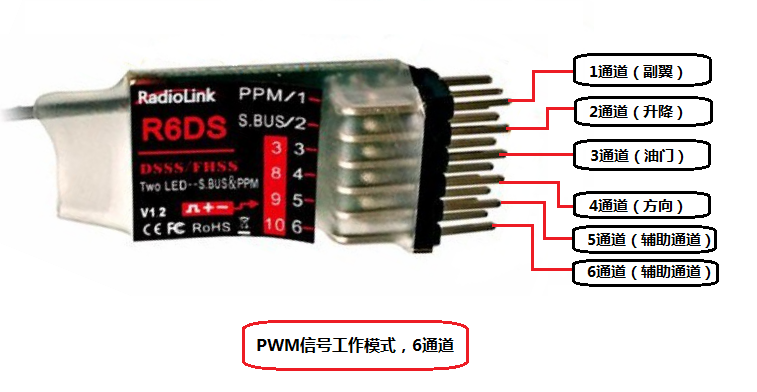

PWM 信号工作模式说明

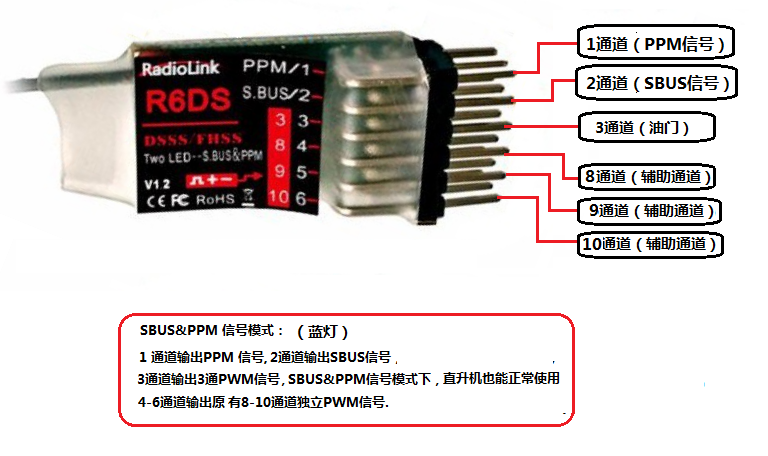

SBUS/PPM&PWM信号工作模式说明
8 . SBUS,PPM和PWM信号切换
短按接收机侧面的（ID SET）开关两次（一秒内），完成R6DS普通PWM或SBUS&PPM信号切换。
售后服务条款
1. 本条款仅适用于深圳市乐迪电子有限公司所生产的产品，乐迪通过其授权经销商销售的产品亦适用本条款。
2. 乐迪产品自购买之日起，一周内经我司核实为质量问题，由乐迪承担返修产品的往返快递费，购买乐迪产品超过一周到一年内经我司核实为质量问题，用户和乐迪各自承担寄出返修产品的快递费。
3. 返修时需提供购买凭证或网络平台交易记录。
4. 乐迪产品自购买之日起七天内，在正常使用情况下出现质量问题，外观无损坏，凭购机凭证及机身条码在经销商处协商可以免费更换同型号产品；经销商在收到更换产品时必须第一时间通知乐迪公司予以备案更换。
5. 乐迪产品将由深圳市乐迪电子有限公司提供终身售后服务, 属于质量问题一年内免费保修；对于自购买之日起人为损坏、改装、拆机及超过一年免费保修期的，用户必须支付往返邮费及维修成本费用。 收费标准： 人工费+配件费用。
6. 为确保您的权益受到保护，并能及时有效的为您服务，请在购买乐迪产品时索要购机凭证。 用户享受本售后服务条款必须提供购机凭证。。
7. 返修产品将于乐迪公司收到后15个工作日内寄回给顾客，并附上维修报告。
8. 以上售后服务条款仅限于中国大陆销售的乐迪产品。
9. 港澳台及海外客户的售后问题发至邮箱after_service@radiolink.com.cn，具体售后细则视情况而定。
本方案最终解释权归乐迪电子所有。
