R8XM介绍
Radiolink R8XM 2.4G 八通道双向回传迷你接收机, 3g极轻重量，且稳定遥控距离可达空中4000米。适用于乐迪八通道遥控器T8FB(BT)、T8S(BT)、T8FB(OTG)、T8S(OTG), 七通道遥控器RC6GS V3，六通道遥控器RC6GS V2、RC6GS，五通道遥控器RC4GS V3以及四通道遥控器RC4GS V2、RC4GS（注：需与飞控搭配使用）。
对码
每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R8XM接收机，必须要重新对码，否则接收机将无法正常使用（温馨提示：不兼容2016年12月之前生产的T8FB）。
- 将发射机和R8XM接收机间距50厘米以上放置。
- 打开发射机电源开关，给接收机通电。

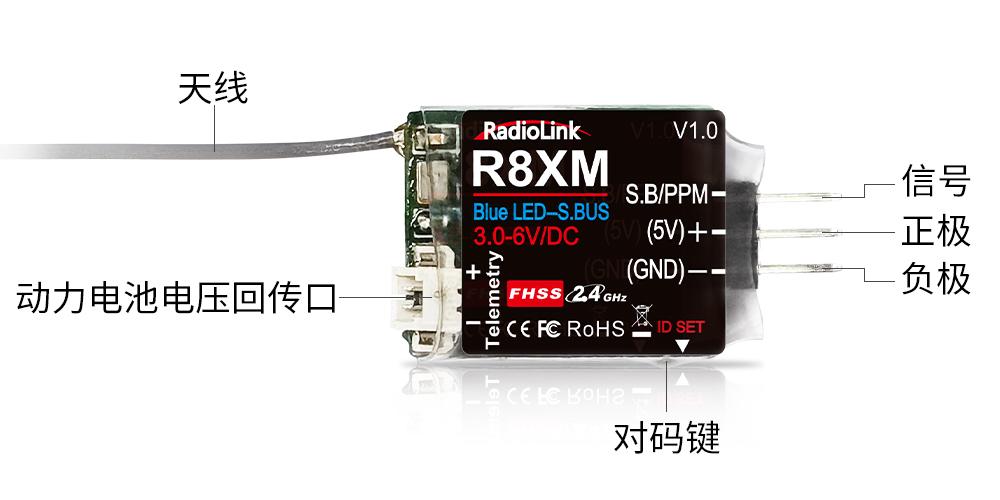

- 按下接收机侧面的（ID SET）对码键1 秒钟以上，接收机LED灯快速闪烁，指示开始对码。
- 当接收机对码LED指示灯停止闪烁变为常亮，表示对码完成。 如果对码没有成功，接收机对码LED指示灯会慢闪提示，请按上述步骤重新对码。（注：紫色指示灯常亮说明R8XM此时输出SBUS信号，红色指示灯常亮说明此时R8XM输出PPM信号，连续短按R8XM对码键2次即可切换信号。）
- 请确认您的舵机可以根据发射机来操作。
温馨提示：
R8XM接收机加了信号放大，回传距离等同于遥控距离4000米，所以遥控器和R8XM接收机对码时的间距最好保持在50厘米以上。间距太小的话，易造成信号堵塞，不能成功对码。在对码成功后，遥控器和R8XM接收机间距太小（如，50厘米以内）时会有信号断开的现象，将遥控器和R8XM接收机间距拉大，信号断开的现象会自动消失。
在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功时或接收机失去信号时，接收机的指示灯会慢闪提示。
信号输出类型
可输出8个通道的SBUS或者PPM信号, 支持市面上包括PIXHAWK, Mini Pix，TURBO PiX，APM，F4，F7等在内的多款飞控。
接收机指示灯为紫色，输出8个通道的SBUS信号；
接收机指示灯为红色，输出8个通道的PPM信号。
信号切换
短按接收机侧面的（ID SET）开关两次（一秒内），完成R8XM的SBUS和PPM信号的切换。
接收机天线安装
- 尽量保证天线笔直，否则将会减小有效控制范围。
- 大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，将天线放置在远离模型金属部件位置上。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
- 天线应该尽可能远离金属导体和碳纤维，至少要有1.27cm的距离，但不能过度弯曲。
- 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中。
- 可以使用海绵或者是泡沫材料将其绕起来用以防震。
- 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。
- 为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告：连接程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时，或在发动机工作时不要执行连接程序，这时操作可能会导致严重伤害。
集成回传功能
R8XM可实时回传信号强度RSSI，接收机电压，动力电池电压信息。回传距离与遥控距离相同（4000米）。
1、信号强度及接收机电压回传
信号强度及接收机电压在遥控器和接收机通电对码完成之后即可显示。
2、动力电池电压回传

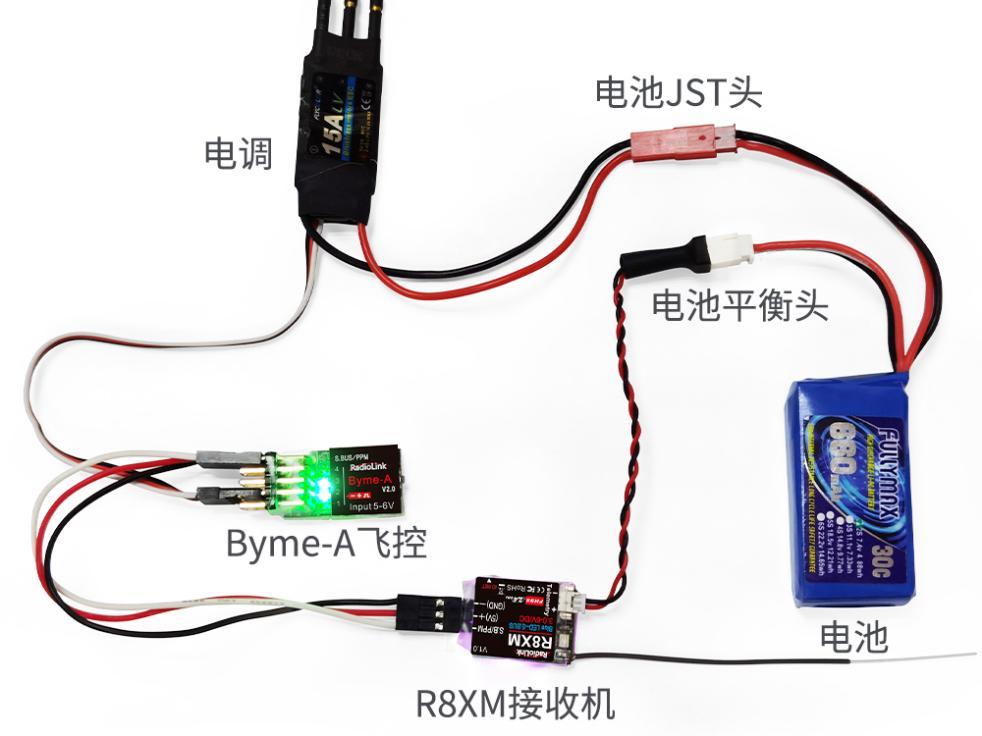

R8XM集成动力电池电压回传功能，只需将动力电池的平衡头连接至接收机回传接口即可显示动力电压信息，无需外接动力电池电压回传模块，最高可支持6S（即25.2V）电池电压回传。出厂默认标配2S锂电池回传线，如果需要接其他如3S，4S，5S, 6S锂电池，请自行改线。
3、回传报警值设置
R8XM搭配乐迪蓝牙版T8FB/T8S遥控器使用时，可连接至安卓、苹果手机调参APP或电脑调参APP设置低电压报警值，避免飞行过程中电压不足导致无法返航。遥控器的手机APP下载，可参考遥控器说明书。
T8FB说明书: https://www.radiolink.com/t8fb_bt_manual
T8S说明书: https://www.radiolink.com/t8s_manual

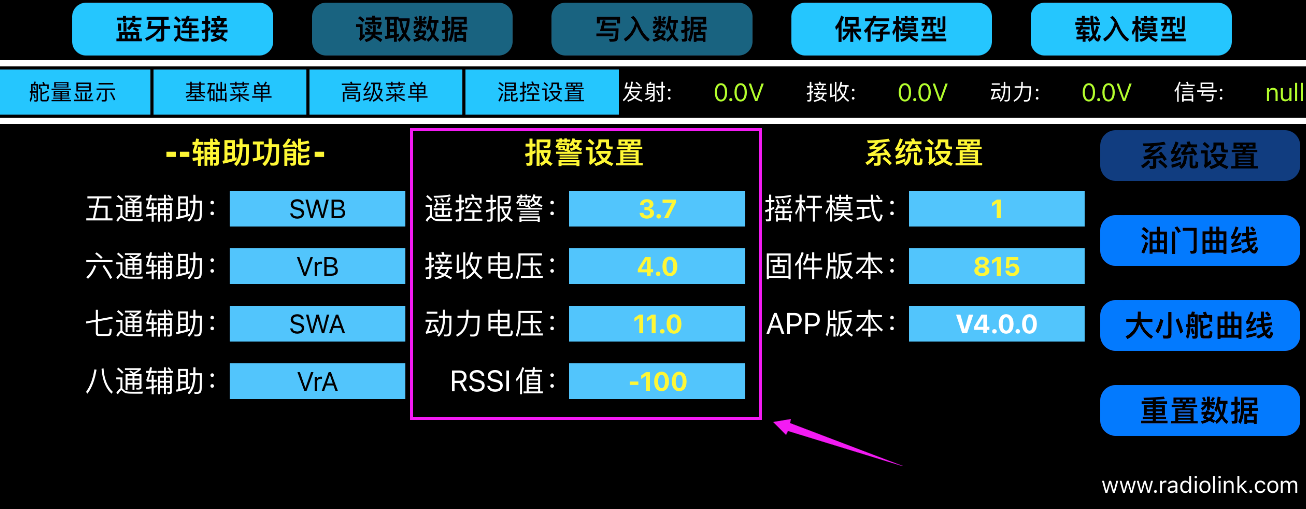

以下为苹果手机调参APP界面:
4、回传报警提示音
当回传的信号强度RSSI，接收机电压，动力电池电压低于设置的警报值时，遥控器会发出报警提示音：
低发射电压报警：滴滴滴滴快速持续鸣叫
低接收电压报警：滴滴滴滴滴五声为一个单元持续性鸣叫提示
低动力电池电压报警：滴滴滴三声为一个单元持续性鸣叫提示
低RSSI值报警：滴滴滴滴四声为一个单元持续性鸣叫提示
将RSSI导出叠加在OSD模块上
将RSSI导出叠加在OSD模块上, 穿越机，打窝船，远航固定翼等可实时掌握RSSI值信息
PIXHAWK/Mini Pix/TURBO PiX如何从接收机R8SM/R8FM/R8XM上导出
RSSI值叠加在OSD模块上：
https://www.radiolink.com/newsinfo/504912.html?templateId=148964
Betaflight F4/F7 如何从接收机R8SM/R8FM/R8XM上导出RSSI值叠加在OSD模块上：
https://www.radiolink.com/newsinfo/504919.html?templateId=148964
技术参数
产品名称：R8XM
尺寸：22*17mm
重量：3g（带回传连接线4g）
天线长度：90mm
通道：8通道
工作电压：3-6V DC
工作电流：40mA±5mA@5V
信号：SBUS/PPM
频率：2.4GHz ISM波段（2400MHz～2483.5MHz）
扩频方式：FHSS 67信道伪随机跳频
适用模型：穿越机/直升机/固定翼/滑翔机/多旋翼/车/船/机甲等所有模型（需与飞控搭配使用）
回传电压范围：2S-6S （即7.4V-25.2V）
回传信息：信号，信号强度RSSI，接收机电压，动力电池电压（回传距离与遥控距离相同）
遥控距离：空中距离4000米，实际操控距离与飞行环境有关
支持遥控器：T8FB(BT)/T8S(BT)/T8FB(OTG)/T8S(OTG)/RC6GS V3/RC6GS V2/RC6GS/RC4GS V3/RC4GS V2/RC4GS(需与飞控搭配使用)
