R12DS介绍
适用发射机型号
Radiolink R12DS 2.4G 十二通道接收机，采用DSSS和FHSS双扩频抗干扰技术, 适用于乐迪九通道遥控器AT9，AT9S；乐迪十通道遥控器AT10，乐迪十二通道遥控器AT10II（AT9，AT9S，AT10均可固件升级至12通道，升级固件可在乐迪官网和官方群下载，AT10II出厂默认为12通道）。
信号工作模式

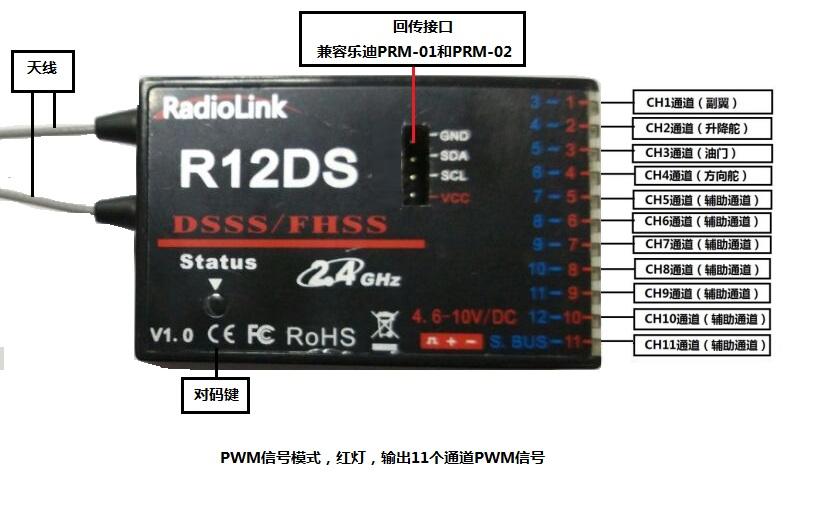

PWM 信号模式：接收机指示灯为红色，R12DS输出11个通道的普通 PWM 信号；

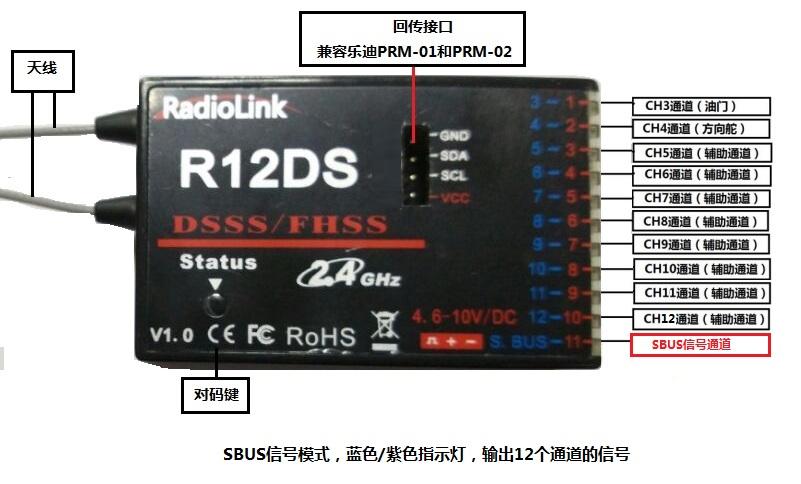

SBUS 信号模式：
接收机指示灯为蓝色/紫色，可同时输出SBUS和PWM信号。SBUS信号通道（第11排插针）输出12个通道的SBUS信号, 同时第一排插针和第十排插针可输出3-12通道的独立PWM信号，共计输出12个通道的信号（温馨提示：可输出多少通道的PWM信号取决于您使用了几通道的SBUS信号，比如您已经使用了4个通道的SBUS信号，则R12DS还剩余8个通道的PWM信号可用）。
SBUS和PWM切换
短按接收机侧面的对码键（ID SET）开关两次（一秒内），完成普通11通道PWM和12通道SBUS信号的切换。
对码
- 每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R12DS接收机，必须要重新对码，否则接收机将无法正常使用。
- 将发射机和接收机放在一起，两者距离在一米以内。
- 打开发射机电源开关。R12DS接收机将寻找与之最近的的遥控器进行对码。
- 按下接收机侧面的（ID SET）开关1 秒钟以上，LED灯闪烁，指示开始对码。
- 当指示灯停止闪烁，对码完成。
- 请确认您的舵机可以根据发射机来操作。
温馨提示：在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功时或者飞行时接收机丢失信号时，接收机的指示灯会慢闪提示。
接收机天线安装
尽量保证天线笔直，否则将会减小有效控制范围。
两根天线请保持90度角（如下图）
大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样
在任何飞行姿态下都能保持拥有最佳的信号状态。
天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。
尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中，
可以使用海绵或者是泡沫材料将其绕起来用以防震。
接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中
为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告：连接程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时，或在发动机工作时不要执行连接程序，这时操作可能会导致严重伤害。

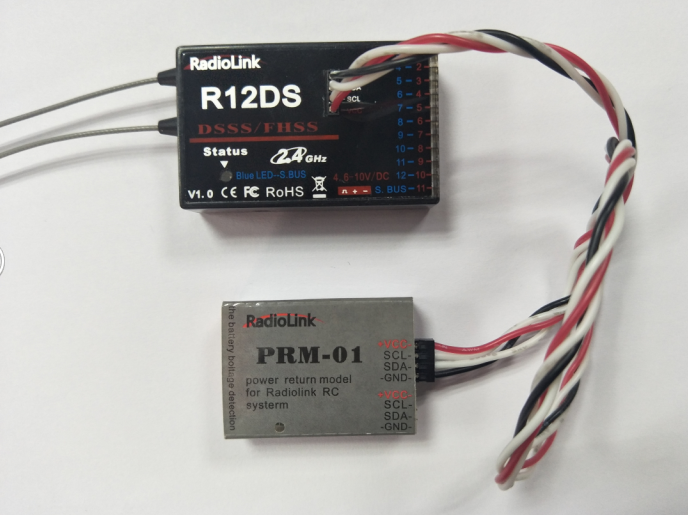

动力电池电压回传模块PRM-01连接方式如下图所示：

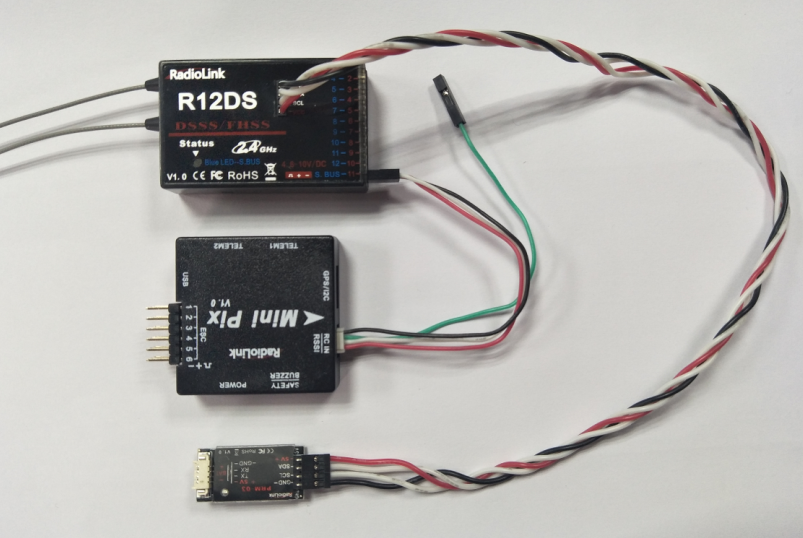

OSD信息回传模块PRM-03连接方式如下图所示（以Mini PIX为例）：
技术参数
- 通道数：SBUS信号模式下，12通道；PWM信号模式下，11通道；
- 工作电压：4.8-10V；
- 工作电流：38-45mA（输入电压5V）；
- 尺寸： 50*31.5*14.5 MM；
- 重量：14g；
- 集成信号强度，接收机电压数据回传及RSSI值，并支持外扩回传模块PRM-01，回传动力电池电压信息，和OSD回传模块PRM-02，回传经纬度，星数，距离，爬升，速度等信息；
- 分辨率：4096，每级0.25us高精度，让所有舵机静若止水；
- 支持SBUS和PWM信号同时输出。
- 遥控距离：空中距离约4KM左右，实际操控距离与飞行环境有关。
