竞速版飞控

RadioLink F722

赛场见真章

兼容Betaflight、INAV固件

乐迪电子在Betaflight官网上的展示

高配置

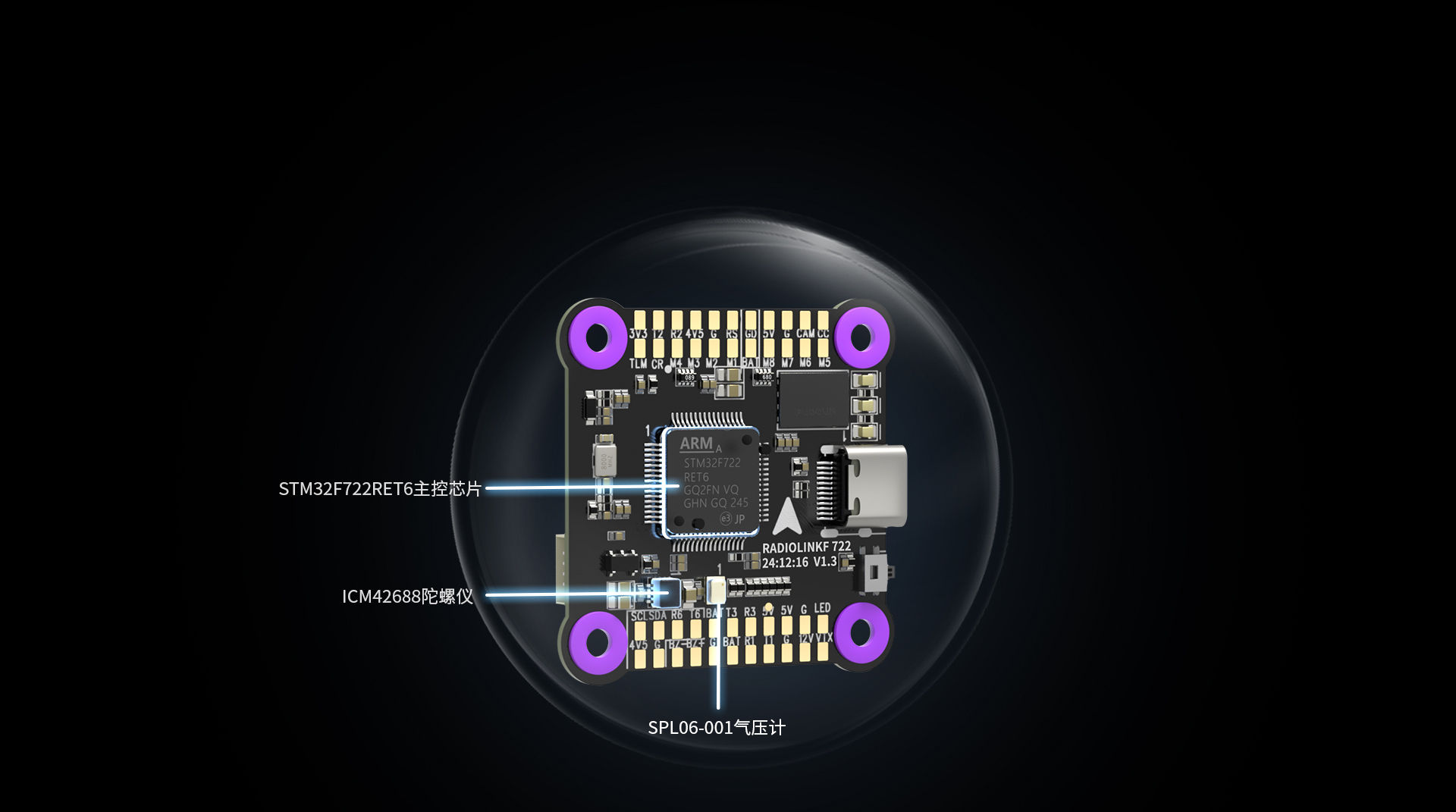

STM32F722RET6主控，ICM42688/ST LSM6DSK320X陀螺仪，SPL06-001气压计，

128MB飞行日志数据存储，MPS品牌MP2491C开关电源芯片。

支持二次开发：https://github.com/betaflight/config/blob/master/configs/RADIOLINKF722/config.h

/

ST LSM6DSK320X陀螺仪

最优PCB布局走线

10多年飞控设计积累，反复优化PCB布局走线，实现大电流和低噪声完美结合，确保传感器精度。

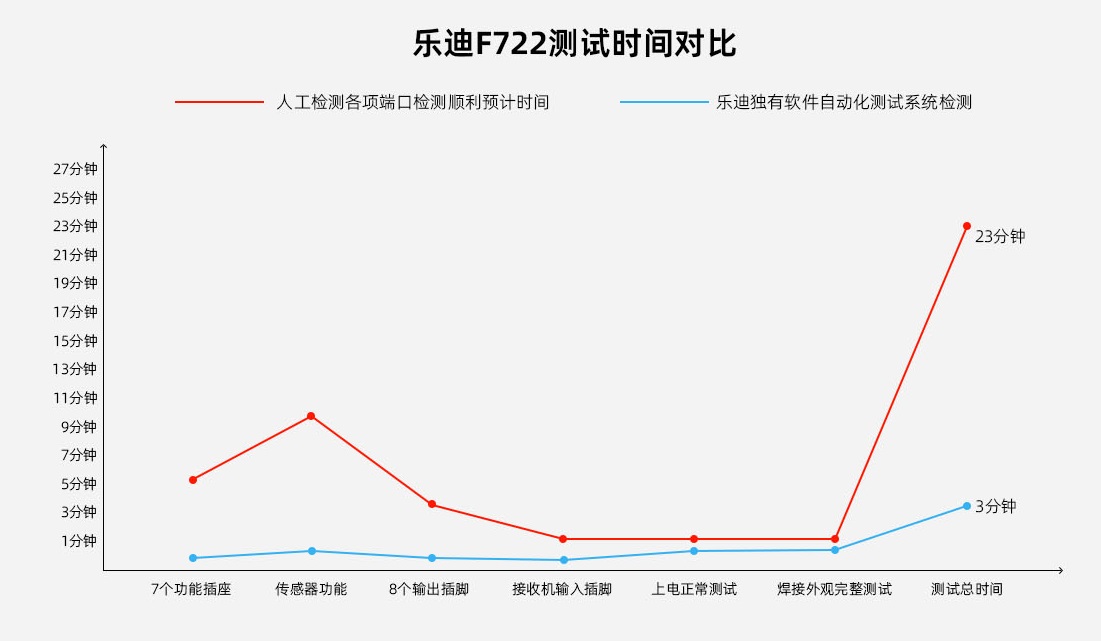

自动化测试

多款独有飞控自主研发沉淀，设计出从传感器到接口的全功能自动化测试程序。

SBUS接收机

GPS

多型号图传支持

标准大疆6pin图传接口 ,蜗牛图传接口，内置模拟图传OSD。

3.3V/4.5/5V/12V多电压供电。12V图传供电可遥控器打开关闭。

模拟图传系统

F722飞控

四合一电调

摄像头

DJI天空端高清图传

蜗牛高清图传

用户可设置12V BEC开关，遥控器可直接开关图传供电，

也可以通过遥控器配合眼镜修改图传的功率频点等参数信息。

接口丰富

支持八路电机X8机型。标准插座和焊盘全部引出，方便不同需求用户使用。

2号电调口

1号电调口

摄像头插座口

接收机插座口

GPS插座口

DJI数字图传直插口

模拟图传直插口

1、2号电调口；接收机；摄像头焊盘

蜂鸣器；LED灯带；GPS；DJI天空端；模拟图传焊盘

* 详细焊盘定义及连接示意图见说明书

支持当下各种主流油门信号

支持电调信息回传

可完美支持双向DShot数字油门通讯，OneShot和普通PWM信号。

* 可通过PC版或者手机版Betaflight地面站进行设置。

* F722的最新固件不会另行通知，请关注乐迪官网固件下载版块，查看最新固件及固件说明，请根据自己的需要进行升级。

* 在您使用F722的过程中，如果遇到使用问题，可以查看本介绍导航栏上的说明书，使用教程或者常见问题。

* 在查阅了所有教程之后仍然对操作有疑问，可通过电话或者QQ的方式咨询我司技术支持。

F722包装清单
